专利号: 2017101447177
申请人: 长春工业大学
专利类型:发明专利
专利状态:已下证
专利领域: 测量;测试
更新日期:2023-10-16
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

1.一种天文定位系统水平测量的倾角传感器安装参数标定方法,其特征在于:步骤如下:步骤一:将倾角传感器安装面紧密、平整、稳定地安装于天文定位系统的被测面;

步骤二:为天文定位系统增加GPS定位模块,完成测者经纬度信息的实时测量;

步骤三:将天文定位系统的平台随机倾斜,倾斜范围在倾角传感器的量程范围内;

步骤四:通过天文定位系统观测自然天体,获取一幅星图,通过星图预处理、质心提取、星图识别过程,分别获取星观测量在载体坐标系中的矢量位置,以及星参考量在国际地球参考系ITRS中的矢量位置;

步骤五:根据GPS定位模块提供的测者经纬度信息,利用公式(1)获得星参考量在测者本地地平坐标系ENU中的矢量位置;

其中,λ,分别表示使用GPS定位模块获取的测者所在位置的经度和纬度, 表示星参考量在国际地球参考系ITRS中的矢量位置, 表示星参考量在测者本地地平坐标系ENU中的矢量位置;

步骤六:利用步骤四、步骤五获取3颗以上星观测量在载体坐标系B中的矢量位置及其对应的星参考量在测者本地地平坐标系ENU中的矢量位置,利用四元数估计方法(QUEST),得到载体坐标系B与测者本地地平坐标系ENU之间的过渡矩阵 为了便于表述,在此设过渡矩阵 如式(2):其中,a11~a33均为已知常数;

步骤七:利用几何关系完成倾角传感器的输入轴不对准角标定,已知倾角传感器敏感轴的测量角为ρ,待标定的输入轴不对准角为ω;令倾角传感器的敏感轴矢量为V,由于倾角传感器紧密贴合于天文定位系统的待测平面安装,其敏感轴矢量方向与天文定位系统载体坐标系的XBOYB平面重合或平行;则倾角传感器的敏感轴在载体坐标系B中的单位矢量VB可用式(3)表示:VB=[cosω,sinω,0]T   (3)

根据坐标变换关系可得,倾角传感器的敏感轴在测者本地地平坐标系ENU中的单位矢量VENU如式(4):由于VENU与测者本地地平坐标系XBOYB平面的夹角理论上与倾角传感器的敏感轴水平测量角ρ一致,因此通过解非线性方程(5)得到倾角传感器敏感轴的输入轴不对准角ω;

2.根据权利要求1所述的天文定位系统水平测量的倾角传感器安装参数标定方法,其特征在于:所述的倾角传感器为单轴倾角传感器或双轴倾角传感器。

3.根据权利要求1所述的天文定位系统水平测量的倾角传感器安装参数标定方法,其特征在于:所述的倾角传感器为两个单轴倾角传感器。

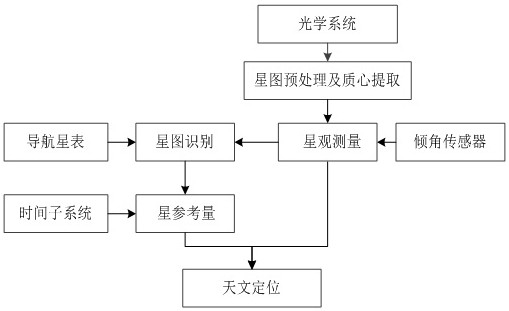

4.根据权利要求1所述的天文定位系统水平测量的倾角传感器安装参数标定方法,其特征在于:所述的天文定位系统由光学子系统、时间子系统、倾角传感器以及数据处理部分组成,自然天体所发出的光信号通过光学镜头,成像在图像传感器中,图像传感器将光信号转换成电信号,形成星图图像;通过对星图图像进行处理,提取天体在图像坐标系中的星象坐标;根据已知自然天体构成的星表,对拍摄的星象进行星图识别;利用时间子系统提供的精确时间信息以及倾角传感器所提供的姿态信息,通过坐标转换和数据优化实现系统的精确定位。
