专利号: 2017101464191
申请人: 盐城工业职业技术学院
专利类型:发明专利
专利状态:已下证
专利领域: 织造
更新日期:2024-02-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

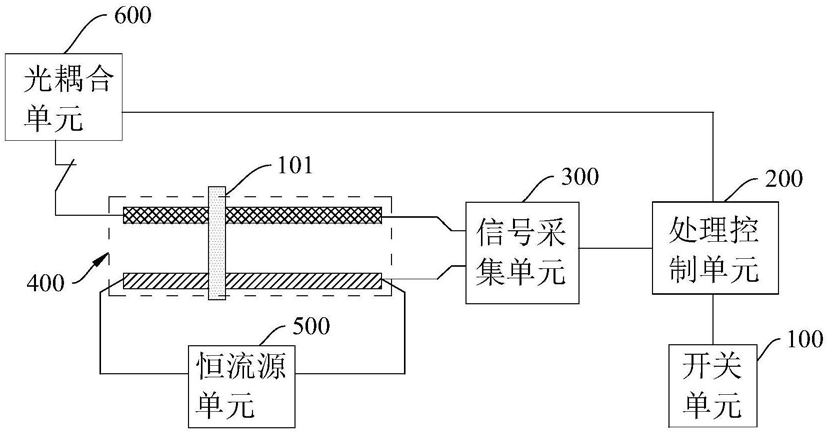

1.一种织机断经检测方法,应用于织机断经检测系统,其特征在于,所述织机断经检测系统包括相互电性连接的开关单元、处理控制单元及信号采集单元,其中,所述开关单元包括断经判断检测状态及断经位置检测状态,所述处理控制单元用于控制所述开关单元的状态切换,在初始条件时,所述开关单元处于断经判断检测状态,所述方法包括:所述处理控制单元检测织机是否发生断经;

当发生断经时,所述处理控制单元控制所述开关单元进行状态切换,将所述开关单元的状态切换为断经位置检测状态;

所述处理控制单元获取所述信号采集单元采集的电信号;

所述处理控制单元基于预设公式及所述电信号进行计算,得到发生断经的位置。

2.根据权利要求1所述的方法,其特征在于,所述织机断经检测系统还包括恒流源单元、光电耦合单元、插放在织机经纱上的经停片及设置在所述经停片下方的经停条,所述经停条包括相互之间绝缘设置的第一电极及第二电极,所述恒流源单元包括电源,所述开关单元包括常闭开关,所述光电耦合单元与所述处理控制单元电性连接,其中,所述开关单元位于断经判断检测状态时,所述常闭开关闭合,所述第一电极通过所述常闭开关的第一触点与所述电源连接,所述第二电极通过所述常闭开关的第二触点与所述光电耦合单元连接,所述处理控制单元检测织机是否发生断经的步骤包括:

所述处理控制单元通过检测所述光电耦合单元的电信号输出以判断所述织机是否发生断经,其中,当发生断经时,所述经停片掉落在所述经停条上将所述第一电极及第二电极导通,所述处理控制单元检测到所述光电耦合单元的电信号输出。

3.根据权利要求2所述的方法,其特征在于,所述开关单元还包括常开开关,所述恒流源单元还包括处理电路,所述电源通过所述常开开关与所述处理电路电性连接,用于为所述处理电路提供电流,所述处理电路与所述第一电极的两端电性连接,以使所述处理电路与所述第一电极形成一闭合回路,所述处理控制单元控制所述开关单元进行状态切换,将所述开关单元的状态切换为断经位置检测状态的步骤包括:当发生断经时,所述处理控制单元控制所述常闭开关断开及所述常开开关闭合,以将所述断经判断检测状态切换为断经位置检测状态,其中,所述电源通过闭合的所述常开开关与所述处理电路连通,所述处理电路将所述电源提供的电流处理为恒定大小的电流后流经所述处理电路与所述第一电极形成的回路。

4.根据权利要求3所述的方法,其特征在于,所述信号采集单元电性连接于所述第一电极的一端与所述第二电极的一端之间,所述信号采集单元与所述处理控制单元电性连接,所述处理控制单元获取所述信号采集单元采集的电信号的步骤包括:所述信号采集单元检测所述经停片在掉落在所述经停条上将所述第一电极分为两部分时其中任意一部分的电信号;

所述信号采集单元对检测到的所述电信号进行转换处理并发送给所述处理控制单元;

所述处理控制单元获取经过转换处理的所述电信号。

5.根据权利要求4所述的方法,其特征在于,所述信号采集单元包括信号采集子单元及信号放大子单元,所述信号采集子单元与所述信号放大子单元电性连接,所述信号采集子单元连接于所述第一电极的一端与所述第二电极的一端之间,所述信号采集单元检测所述经停片在掉落在所述经停条上将所述第一电极分为两部分时其中任意一部分的电信号的步骤包括:所述信号采集子单元获取所述经停片在掉落在所述经停条上将所述第一电极分为两部分时其中任意一部分的电压信号;

所述信号放大子单元将所述信号采集子单元采集的电压信号进行放大处理得到第一放大电压信号。

6.根据权利要求5所述的方法,其特征在于,所述信号采集单元还包括模数转换子单元,所述模数转换子单元分别与所述信号放大子单元及所述处理控制单元电性连接,所述信号采集单元对检测到的所述电信号进行转换处理并发送给所述处理控制单元的步骤包括:所述模数转换子单元接收所述信号放大子单元发送的第一放大电压信号,并转换为第一电压值发送给所述处理控制单元。

7.根据权利要求6所述的方法,其特征在于,所述处理控制单元中预先存储有所述第一电极长度及在恒定电流流经所述第一电极时在所述第一电极两端形成的第二电压值,所述处理控制单元基于预设公式及所述电信号进行计算,得到发生断经的位置的步骤包括:所述处理控制单元将所述第一电压值、第二电压值、第一电极长度带入所述预设公式中进行计算,得到所述经停片在所述第一电极上的位置。

8.根据权利要求2所述的方法,其特征在于,所述第一电极与所述第二电极之间设置有绝缘层,所述第一电极由单位长度阻值恒定的材料制成,所述单位长度电阻为5~200Ω/m。

9.根据权利要求1所述的方法,其特征在于,所述开关单元为继电器。

10.一种织机断经检测系统,其特征在于,所述织机断经检测系统采用权利要求1-9中任意一项所述的织机断经检测方法对织机发生断经的位置进行检测。
