专利号: 2017101468277
申请人: 西安建筑科技大学
专利类型:发明专利
专利状态:已下证
专利领域: 一般门、窗、百叶窗或卷辊遮帘;梯子
更新日期:2024-01-05
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

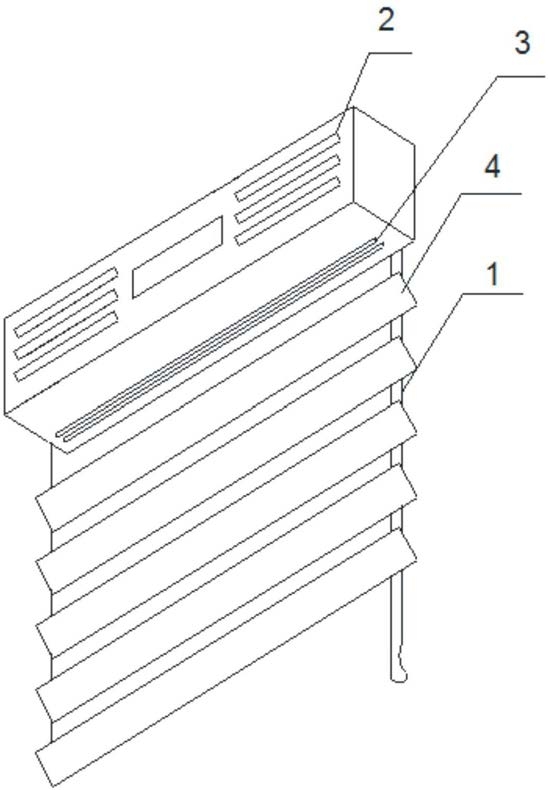

1.一种节能百叶窗,包括百叶窗(1),其特征在于,所述的百叶窗(1)的上部固定有壳体(6),壳体(6)内部由隔板(10)分隔为第一腔体(8)和第二腔体(25),在第一腔体(8)的侧壁上开设有送风口(2),第二腔体(25)的底面上开设有回风口(3),其中,回风口(3)位于百叶窗(1)的百叶帘(4)上方,送风口(2)朝向室内;

所述的隔板(10)上安装有穿透隔板(10)的风道(9),在第一腔体(8)中布设有风机(7),风机(7)的出风口与风道(9)连通;所述的第二腔体(25)中安装有风轮,风轮上分布有导热管(15),导热管(15)内部装有固态相变材料(18);所述的风道(9)靠近第二腔体(25)的一端安装有导流板(11),导流板(11)指向所述风轮的叶片(24)。

2.如权利要求1所述的节能百叶窗,其特征在于,所述的第二腔体(25)内的两端对称设置有固定台(12),固定台(12)上开设有轴承孔,轴承孔的外端通过轴承端盖(20)密封,轴承孔中装配有滚动轴承(21);所述的滚动轴承(21)之间安装有转轴(14),所述的风轮通过键(23)槽配合的方式安装在转轴(14)上,风轮在转轴(14)上至少设置一对。

3.如权利要求1所述的节能百叶窗,其特征在于,所述的风轮包括固定在转轴(14)上的套环(13),所述的叶片(24)为矩形、扇形或梯形结构,叶片(24)在套环(13)的圆周上分布多个;所述的叶片(24)的端部设置有卡套(5),所述的导热管(15)的两端固定在两个风轮上叶片(24)端部的卡套(5)中。

4.如权利要求2所述的节能百叶窗,其特征在于,所述的导流板(11)的端部位置不低于转轴(14)所在的位置,且导流板(11)倾斜于转轴(14)设置。

5.如权利要求2所述的节能百叶窗,其特征在于,所述的第二腔体(25)内设置有水槽(17),水槽(17)中装有液态水(19),液态水(19)的水面与转轴(14)之间的距离小于叶片(24)的长度。

6.如权利要求5所述的节能百叶窗,其特征在于,所述的第二腔体(25)中,在水槽(17)和送风口(2)之间设置有过滤网(16)。
