1.一种抗污染抗凝血PVDF膜的制备方法，其特征在于包括如下步骤：

1)清洗PVDF膜，去除表面添加剂及其所吸附的杂质，干燥后作为基膜；

2)配制浓度为0.2～2mol/L的NaOH/乙醇或KOH/乙醇溶液，在60～90℃将所述基膜置于其中处理10～60s，然后拿出分别用乙醇、水冲洗，去除NaOH或KOH，干燥，得到基膜I，待用；

3)将所述基膜I、2-溴异丁酸乙酯、聚乙二醇二丙烯酸酯、溶剂加入到反应容器，利用惰性气体排除反应容器中的氧气，加入氯化亚铜，再充入惰性气体，排除反应容器中的氧气，密封、搅拌，在25～40℃反应0.5～1.5h；取出反应过后的基膜I，利用乙醇、水分别冲洗，干燥，得到基膜II，待用；

所述溶剂为二甲基亚砜、N,N-二甲基甲酰胺或N,N-二甲基乙酰胺；

4)将所述基膜II和溶解有赖氨酸的碳酸钠水溶液放入反应容器，在20～30℃下反应20～30h，取出反应过后的基膜II，利用乙醇、水分别冲洗，干燥，即得所述抗污染抗凝血PVDF膜。

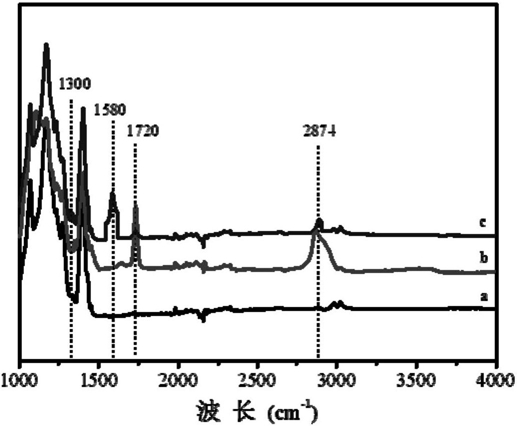

2.如权利要求1所述抗污染抗凝血PVDF膜的制备方法，其特征在于：步骤3)中所述2-溴异丁酸乙酯在所述溶剂中的含量为0.01～0.03g/ml。

3.如权利要求1所述抗污染抗凝血PVDF膜的制备方法，其特征在于：步骤3)中所述聚乙二醇二丙烯酸酯在所述溶剂中的含量为0.05～0.15g/ml。

4.如权利要求1所述抗污染抗凝血PVDF膜的制备方法，其特征在于：所述氯化亚铜在所述溶剂中的含量为0.2～1μmol/ml。

5.如权利要求1所述抗污染抗凝血PVDF膜的制备方法，其特征在于：步骤4)中所述碳酸钠水溶液的浓度为0.5～2mol/L，所述赖氨酸在所述碳酸钠水溶液中的浓度为0.2～

1.5mol/L。

6.如权利要求1所述抗污染抗凝血PVDF膜的制备方法，其特征在于：步骤1)清洗PVDF膜是用乙醇/水溶液，或者利用乙醇、水依次冲洗进行清洗。
