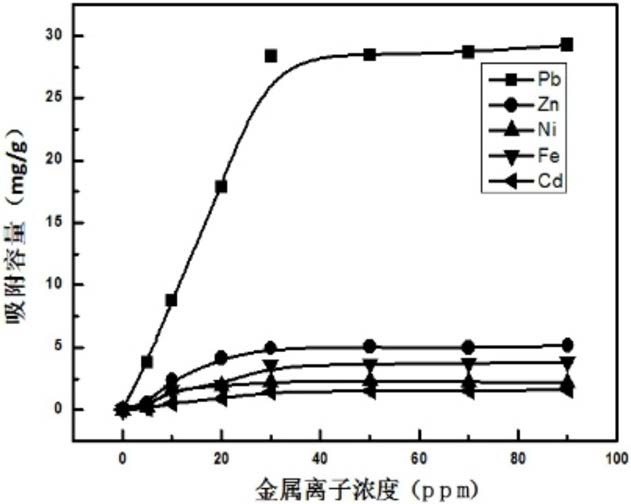

1.一种对铅离子具有选择性吸附的多孔微球状吸附树脂，其特征在于：主要由以下组分按照以下配比配制而成：

铅离子、去离子水、功能单体、交联剂、分散剂、致孔剂和引发剂；

所述的去离子水与功能单体的质量比为13-15:1，

所述的铅离子与功能单体的摩尔比为3-5:1，

铅离子和功能单体的摩尔量总和与所述的交联剂的摩尔量比为1:2-3，所述的分散剂为功能单体质量的1-2％，

所述的致孔剂与去离子水的体积比为1:6-7，

所述的引发剂为功能单体质量的1-2％。

2.根据权利要求1所述的一种对铅离子具有选择性吸附的多孔微球状吸附树脂，其特征在于：所述的功能单体为4-乙烯吡啶。

3.根据权利要求1所述的一种对铅离子具有选择性吸附的多孔微球状吸附树脂，其特征在于：所述的交联剂由对二甲基苯和苯乙烯按照摩尔比为0.8-1.2:0.8-1.2混合而成。

4.根据权利要求1所述的一种对铅离子具有选择性吸附的多孔微球状吸附树脂，其特征在于：所述的分散剂为聚乙烯醇。

5.根据权利要求1所述的一种对铅离子具有选择性吸附的多孔微球状吸附树脂，其特征在于：所述的致孔剂为甲苯。

6.根据权利要求1所述的一种对铅离子具有选择性吸附的多孔微球状吸附树脂，其特征在于：所述的引发剂为偶氮二异丁腈。

7.根据权利要求1-6中任意一项所述的一种对铅离子具有选择性吸附的多孔微球状吸附树脂的制备方法，其特征在于：包括以下步骤：

1)在室温下，先将铅离子溶解在去离子水中形成含铅溶液，之后将功能单体加入上述含铅溶液中，常温下磁力搅拌2小时以上；

2)然后再加入交联剂、分散剂、致孔剂和引发剂，之后在氮气的保护下，逐渐从室温加热至65-75℃，加热的同时，以搅拌速率为200-300rpm恒速搅拌，当加热至65-75℃，再恒温搅拌反应6小时以上，反应结束后得到的产品清洗除杂质，放入真空干燥箱干燥24小时以上，即得含有模板金属离子的球型聚合物；3)最后将步骤2)得到的含有模板金属离子的球型聚合物用盐酸溶液洗脱掉模板离子，再用去离子水反复清洗，除去产品表面的稀盐酸，再干燥得到最终产品。
