1.一种降解罗丹明B染料的复合降解剂的制备方法，包括以下步骤：

将纳米钨酸铋、维氏硝化杆菌孢子液和羧甲基纤维素钠溶液混合，得到混合液，将所得混合液加入发酵培养基中，在常温下进行磁力搅拌，磁力搅拌转速为400r/min～500r/min，时间为48h～72h，得到降解罗丹明B染料的复合降解剂。

2.根据权利要求1所述的降解罗丹明B染料的复合降解剂的制备方法，其特征在于，所述发酵培养基中，含葡萄糖10g～15g/1L，酵母膏5g～10g/1L，蛋白胨10g～15g/1L，磷酸二氢钾0.5g～1g/1L，硫酸镁0.4g～0.5g/1L。

3.根据权利要求1所述的降解罗丹明B染料的复合降解剂的制备方法，其特征在于，所述混合液中，所述纳米钨酸铋、维氏硝化杆菌孢子液中的孢子数的比值为100g～120g∶5×

109cfu～6×109cfu。

4.根据权利要求1～3任一项所述的降解罗丹明B染料的复合降解剂的制备方法，其特征在于，所述纳米钨酸铋由以下方法制备：(1)将五水硝酸铋和二水钨酸钠溶于水和乙二醇的混合溶液中，得到钨酸铋前驱体溶液；将所得钨酸铋前驱体溶液转入水热反应釜中，进行配位聚合反应，温度为150℃～160℃，时间为72h～96h，反应完毕后离心，将沉淀物洗涤、干燥，得到配位聚合物；

(2)将步骤(1)所得的配位聚合物进行高温热处理，温度为600℃～650℃，时间为2.5h～3.5h，得到纳米钨酸铋。

5.根据权利要求4所述的降解罗丹明B染料的复合降解剂的制备方法，其特征在于，所述钨酸铋前驱体溶液中，硝酸铋与钨酸钠的摩尔比为2∶1。

6.根据权利要求5所述的降解罗丹明B染料的复合降解剂的制备方法，其特征在于，所述步骤(1)中，采用乙醇对沉淀物进行洗涤，在温度为45℃～65℃的环境下干燥6h～10h。

7.根据权利要求1～6任一项所述的降解罗丹明B染料的复合降解剂的制备方法，其特征在于，所述维氏硝化杆菌为维氏硝化杆菌(Nitrobacter winogradskyi)CGMCC No.3390。

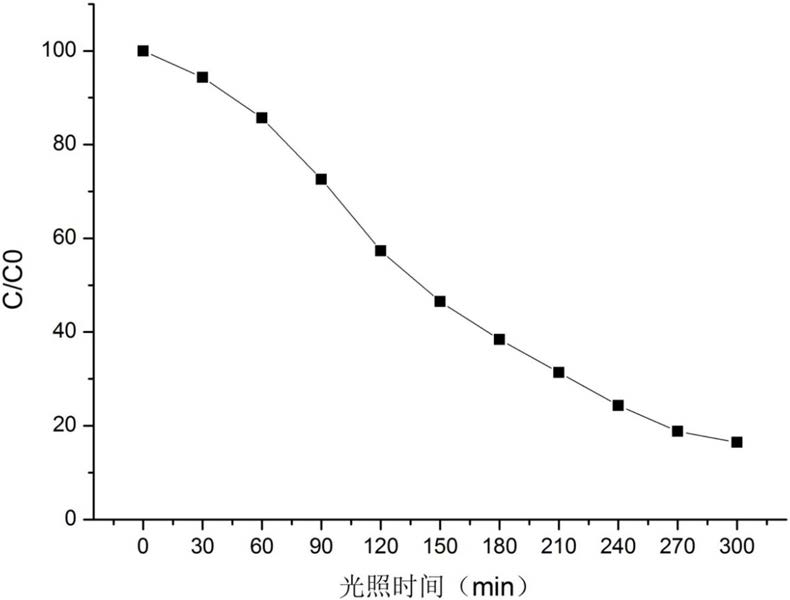

8.一种如权利要求1～7任一项所述的制备方法所制备的降解罗丹明B染料的复合降解剂。
