专利号: 2017101525551
申请人: 合肥学院
专利类型:发明专利
专利状态:已下证
专利领域: 一般喷射或雾化;对表面涂覆液体或其他流体的一般方法〔2〕
更新日期:2024-02-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

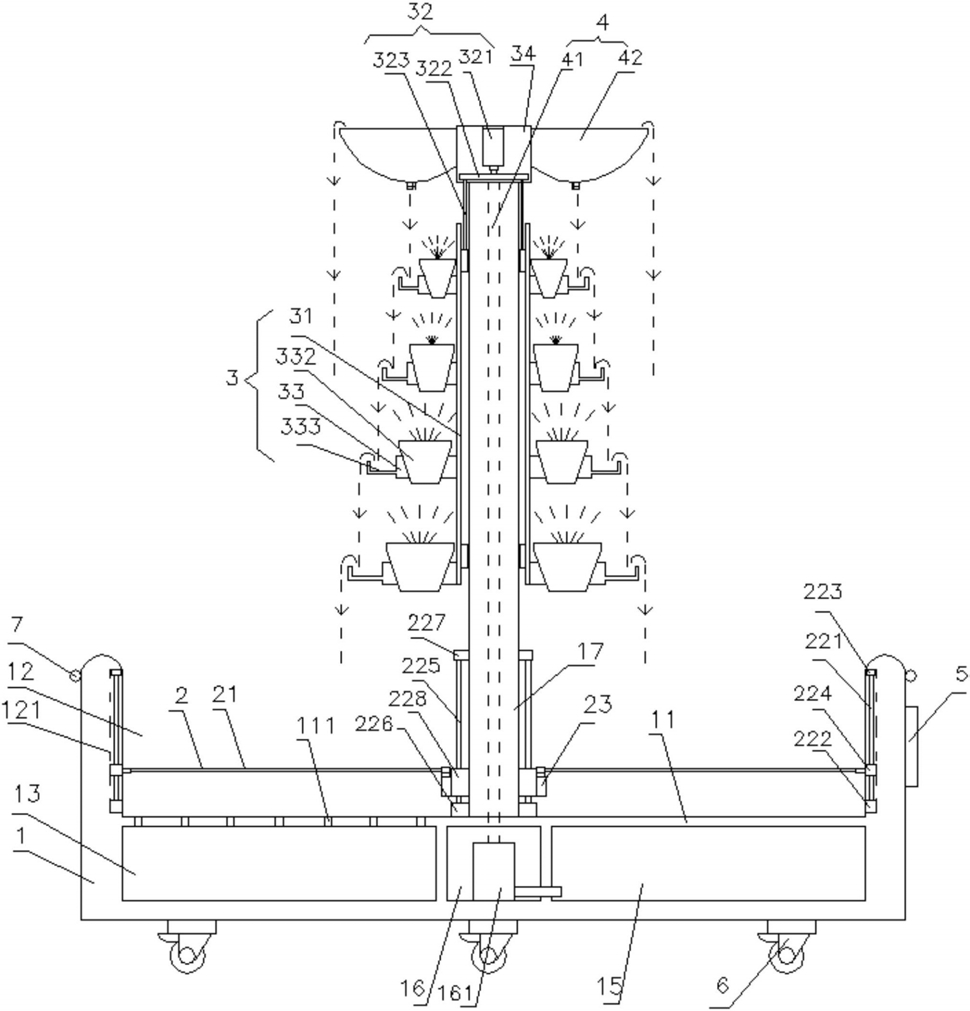

1.移动式景观喷泉装置,其特征在于:包括方形喷泉池体、过滤网组件、观赏盆栽装置和喷水组件;

所述喷泉池体的底部均匀固定有至少四个可制动性万向轮,所述喷泉池体的外侧壁上固定有吊环和PLC控制器;所述喷泉池体内固定有一水平分布的水平隔板,所述喷泉池体的内腔被水平隔板分隔成位于上部的喷泉落水腔和位于下部的下空腔室,该下空腔室的内腔被若干竖向隔板分隔出一水回收室、一水处理室、一集水室和一位于中部的电机室,所述水平隔板上对应水回收室的位置上均匀开设有若干透水孔,所述水处理室内固定有蛇形管,所述蛇形管内固定有若干个紫外线消毒灯,所述蛇形管一端连通于水回收室、另一端连通于集水室,所述蛇形管对应水回收室的一端上固定有朝向水处理室打开的单向阀、对应集水室的一端上固定有第一电磁阀,所述电机室内固定有一抽水电机,所述抽水电机的输入端连通于集水室内,所述紫外线消毒灯、第一电磁阀、抽水电机分别电连接于PLC控制器;所述水平隔板中部固定有一竖向分布且对电机室相对应的空心管;

所述过滤网组件设于喷泉落水腔内,所述过滤网组件包括两个方形过滤网体、用于驱动过滤网体沿着空心管直线上下移动的升降驱动装置、用于带动过滤网体自内侧至外侧向下倾斜分布的倾斜驱动装置,所述过滤网体的内侧边上开设有与空心管相对应的凹槽;

所述观赏盆栽装置位于过滤网组件上方,所述观赏盆栽装置包括套接于空心管的旋转筒、用于驱动旋转筒绕空心管旋转的旋转驱动装置、固定在旋转筒外侧壁上的若干层圆环状盆栽展示板,所述盆栽展示板上开设有若干个盆栽放置孔和一个环形的喷泉集水槽,所述盆栽放置孔位于喷泉集水槽的内侧,若干层盆栽展示板的外径自上而下依次递增且上层喷泉集水槽的外侧边对应位于下层喷泉集水槽中部的正上方,所述盆栽放置孔内放置有观赏盆栽;

所述喷水组件包括竖向分布固定于空心管内的输水管、固定于空心管顶端的环形蓄水池,所述输水管底端连通于抽水电机的输出端、顶端连通于蓄水池,所述蓄水池底部对应于顶层喷泉集水槽中部的正上方位置处开设有若干个出水口,各出水口固定着带有第二电磁阀的出水管,所述蓄水池的外径大于底层盆栽展示板的外径,所述第二电磁阀电连接于PLC控制器。

2.根据权利要求1所述的移动式景观喷泉装置,其特征在于:所述过滤网体包括方形网架和固定在网架内的过滤网,两侧过滤网体的网架内侧边相互贴合且凹槽开设在网架内侧边对应空心管的位置处;

所述喷泉池体对应喷泉落水腔的两侧侧壁上分别开设有竖向分布的滑动腔,所述升降驱动装置包括固定在喷泉池体的两侧滑动腔内的第一升降驱动装置和固定在空心管两侧的第二升降驱动装置,所述第一升降驱动装置包括竖向分布的第一丝杆、固定连接于第一丝杆底端且用于驱动第一丝杆旋转的第一驱动电机、固定在滑动腔内顶端的旋转座、螺纹连接在第一丝杠上的第一滑座,所述第一丝杆顶端转动连接于旋转座,所述第一驱动电机固定在滑动腔内;

所述第二升降驱动装置包括竖向分布的第二丝杆、固定连接于第二丝杆底端且用于驱动第二丝杆旋转的第二驱动电机、固定在空心管上的固定座、螺纹连接在第二丝杆上的第二滑座,所述第二丝杆顶端转动连接于固定座,所述第二驱动电机固定在空心管上;

所述倾斜驱动装置为电动伸缩杆,所述电动伸缩杆底端铰接在第二滑座上,所述第二滑座对应至于网架的凹槽内,所述电动伸缩杆顶部的伸缩端铰于过滤网体的网架内侧边上,所述过滤网体的网架外侧边可上下翻转地铰接在第一滑座上,所述电动伸缩杆、第一驱动电机、第二驱动电机分别电连接于PLC控制器。

3.根据权利要求2所述的移动式景观喷泉装置,其特征在于:两侧过滤网体的网架外侧边上固定有防腐密封垫。

4.根据权利要求1所述的移动式景观喷泉装置,其特征在于:所述空心管顶端有一控制室,所述控制室位于环形蓄水池的中央空腔内,所述控制室顶面高于蓄水池顶面;所述旋转筒内固定有圆筒,所述圆筒通过滚动轴承可旋转地连接在空心管上;所述旋转驱动装置包括设于控制室内的旋转盘、固定连接于旋转盘顶面上且用于驱动旋转盘旋转的第三驱动电机、均匀固定在旋转盘底面上的连接杆,所述连接杆竖向分布且底端固定在圆筒上,所述第三驱动电机固定在控制室内且电连接于PLC控制器。
