1.一种光催化降解罗丹明B染料废水的处理方法，包括以下步骤：

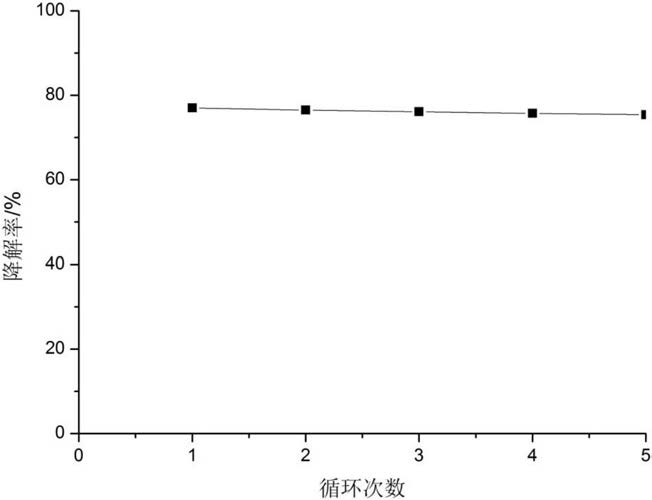

将氮化硼-钨酸铋复合光催化剂添加到浓度为15mg/L～25mg/L罗丹明B染料废水中，氮化硼-钨酸铋复合光催化剂与罗丹明B染料废水的比值为40g～60g∶100L，在400W～600W的氙灯下进行光催化反应，氙灯与所述罗丹明B染料废水的液面距离为18cm～22cm，完成对有机污染物的降解；

所述氮化硼-钨酸铋复合光催化剂由以下方法制得：

(1)将碳十硼烷溶于四氢呋喃中，得到碳十硼烷的四氢呋喃溶液；

(2)将五水硝酸铋和二水钨酸钠溶于乙二醇中，得到钨酸铋前驱体溶液；磁力搅拌下将硝 酸铋前驱体溶液加入步骤(1)所得的碳十硼烷的四氢呋喃溶液中，混合均匀后再加入4，

4′-联吡啶，磁力搅拌30min～60min，得到混合溶液，将所得混合溶液转入水热反应釜中，进行配位聚合反应，温度为150℃～180℃，时间为90h～96h，反应完毕后离心，将沉淀物洗涤、干燥，得到配位聚合物；

(3)将步骤(2)所得的配位聚合物进行高温热处理，温度为600℃～650℃，时间为2.5h～3.5h，得到降解有机染料的氮化硼-钨酸铋复合光催化剂。

2.根据权利要求1所述的光催化降解罗丹明B染料废水的处理方法，其特征在于，所述步骤(1)中，所述碳十硼烷的四氢呋喃溶液中碳十硼烷的浓度为0.05mol/L～0.1mol/L。

3.根据权利要求1所述的光催化降解罗丹明B染料废水的处理方法，其特征在于，所述钨酸铋前驱体溶液中，硝酸铋的浓度为0.2mol/L～1mol/L，钨酸钠的浓度为0.1mol/L～

0.5mol/L。

4.根据权利要求3所述的光催化降解罗丹明B染料废水的处理方法，其特征在于，所述钨酸铋前驱体溶液中，硝酸铋与钨酸钠的摩尔比为2∶1。

5.根据权利要求1所述的光催化降解罗丹明B染料废水的处理方法，其特征在于，所述钨酸铋前驱体溶液和碳十硼烷的四氢呋喃溶液的体积比为1∶1。

6.根据权利要求1～5任一项所述的光催化降解罗丹明B染料废水的处理方法，其特征在于，所述步骤(2)中，采用乙醇对沉淀物进行洗涤，在温度为45℃～65℃的环境下干燥6h～10h。
