1.一种掺杂锌的氮化碳可见光催化剂的制备方法，其包括下列步骤：

1）将氮化碳的前驱体与熔盐混合，研磨均匀后转移至坩埚中；

2）将盛有粉末状混合物的坩埚置于马弗炉中，在空气氛围中煅烧后自然降温至室温；

3）将坩埚中的固体混合物用热水洗涤，除尽其中的盐，干燥后得到掺杂锌的氮化碳可见光催化剂；

步骤1）中所述熔盐为氯化钾与氯化锌的混合物，其中所述氯化钾与所述氯化锌的质量比为1:0.5 1.5。

~

2.根据权利要求1所述的制备方法，其特征在于：步骤1）中所述氮化碳的前驱体选自三聚氰胺、双氰胺、单氰胺中的任意一种或多种。

3.根据权利要求1所述的制备方法，其特征在于：步骤1）中所述氮化碳的前驱体与所述熔盐的质量比为1:2 12。

~

4.根据权利要求1所述的制备方法，其特征在于：步骤2）中所述煅烧的升温速率为1.5 5℃/分钟。

~

5.根据权利要求1所述的制备方法，其特征在于：步骤2）中所述煅烧的温度为520 600℃。

~

6.根据权利要求1所述的制备方法，其特征在于：步骤2）中所述煅烧的保温时间为2 8小时。

~

7.根据权利要求1所述的制备方法，其特征在于：步骤3）中所述热水的温度为60 90℃。

~

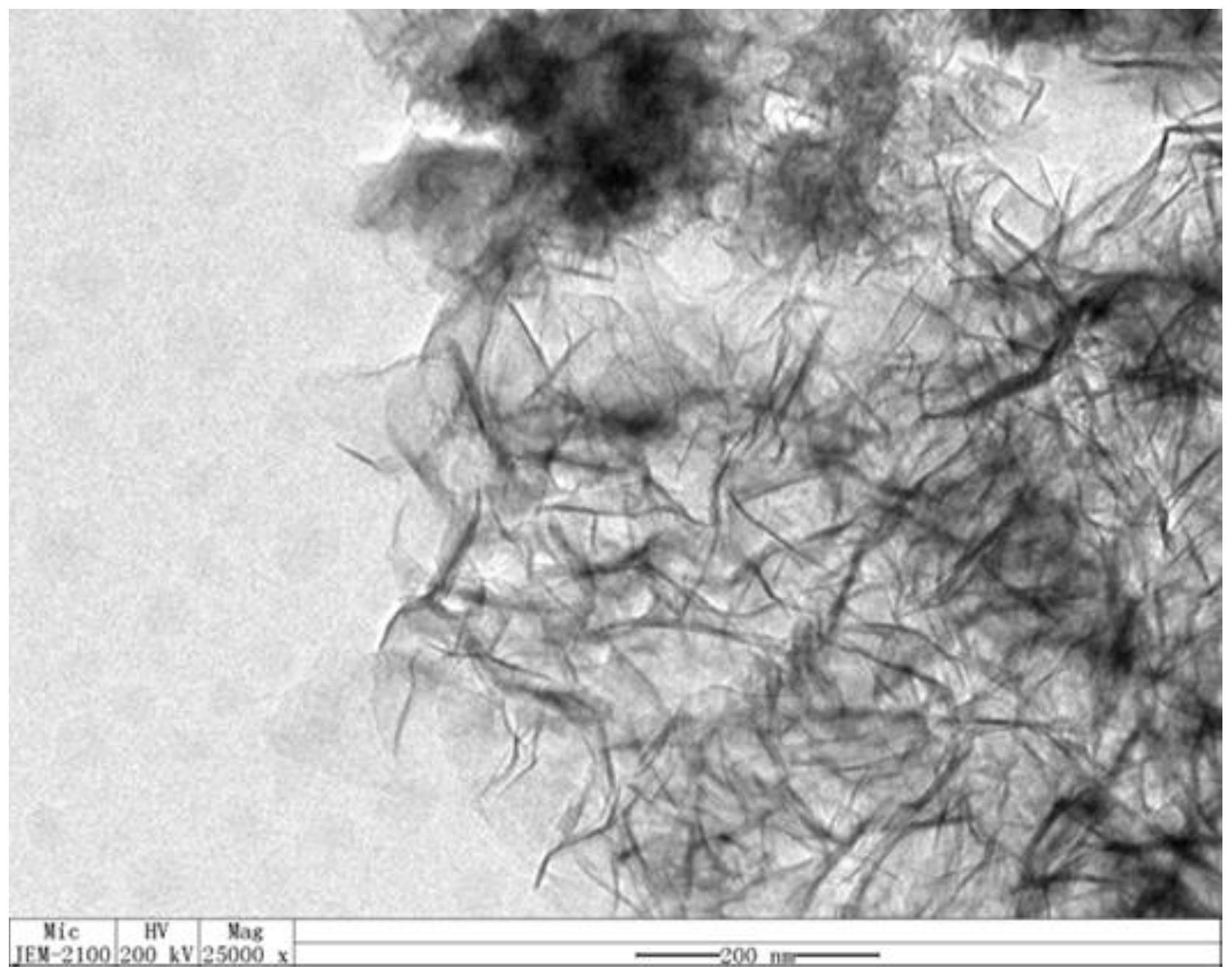

8.一种掺杂锌的氮化碳可见光催化剂，其通过根据权利要求1至7中任一项所述的制备方法制得。

9.根据权利要求8所述的掺杂锌的氮化碳可见光催化剂在可见光催化产氢中的用途。
