专利号: 2017101573894
申请人: 金国品
专利类型:发明专利
专利状态:已下证
专利领域: 磨削;抛光
更新日期:2024-11-06
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

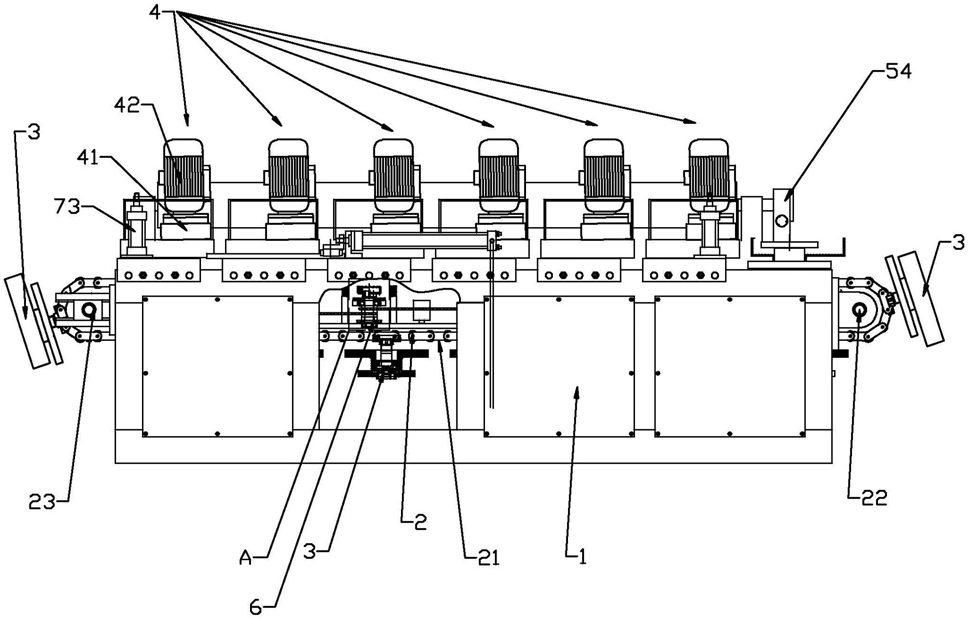

1.一种圆刀磨刀机,包括机架,其特征在于:所述的机架上设置有循环传输装置及安装于循环传输装置的圆刀安装座,所述的圆刀安装座用于安装圆刀,所述的机架沿循环传输装置的传输方向依次设置有两个以上的圆刀打磨单元,所述的圆刀打磨单元包括磨刀砂轮及驱动磨刀砂轮旋转的旋转电机,所述的机架还设置有驱动圆刀打磨单元靠近及远离圆刀的调位装置,所述的调位装置包括进给轨道、进给座及进给油缸,所述的进给轨道相对循环传输装置的传输方向水平垂直排布,各所述的圆刀打磨单元均安装于进给座,所述的进给油缸驱动进给座沿进给轨道往复移动,所述的进给座上设置有调向座及涡轮箱,各所述的圆刀打磨单元安装于调向座,所述的涡轮箱安装于进给座,所述的涡轮箱设置有用于安装调向座并供调向座竖向摆动的安装端,所述的涡轮箱设置有驱动该安装端移动的驱动手轮。

2.根据权利要求1所述的圆刀磨刀机,其特征在于:所述的调向座与各圆刀打磨单元之间分别设置有微调轨道、微调座及伺服电机,所述的圆刀打磨单元安装于微调座,所述的微调轨道沿靠近圆刀安装座的方向设置于调向座,所述的微调座滑移于微调轨道,所述的伺服电机沿微调轨道驱动设置有与微调座螺纹配合的微调丝杆。

3.根据权利要求1或2所述的圆刀磨刀机,其特征在于:所述的机架上设置有圆刀转向装置,所述的圆刀转向装置包括主联动件、副联动件、转向座、主齿条、联动齿条及齿条电机,所述的圆刀安装座包括基部及转动设置于基部的转动部,所述的副联动件安装于转动部底部的端面上,所述的转向座与转动部同轴排布并转动设置于机架,所述的主联动件安装于转向座顶部,所述的主齿条设置于齿条电机与其中一个转向座之间构成齿条电机与转向座之间的联动配合,所述的联动齿条设置于相邻转向座之间构成相邻转向座的联动配合,所述的主联动件与副联动件位置相对时构成转向座与圆刀安装座的周向联动。

4.根据权利要求1或2所述的圆刀磨刀机,其特征在于:所述的循环传输装置包括主动链轮、从动链轮、循环链条及链条电机,所述的主动链轮及从动链轮分别设置于机架两端,所述的循环链条呈环状并套设于主动链轮及从动链轮,所述的链条电机安装于机架并驱动主动链轮转动。

5.根据权利要求1或2所述的圆刀磨刀机,其特征在于:所述的机架上设置有放置冷却水的工作台水盘及循环用水盘,所述的工作台水盘与各圆刀打磨单元对应设置,所述的循环传输装置穿过工作台水盘,所述的磨刀砂轮对圆刀进行打磨时磨刀砂轮部分浸入工作台水盘的水域中,所述的循环用水盘位于工作台水盘下方并用于接收工作台水盘溢出的冷却水,所述的循环用水盘上设置有将循环用水盘内的冷却水抽离至各工作台水盘的循环水泵。

6.根据权利要求5所述的圆刀磨刀机,其特征在于:所述的机架与工作台水盘对应设置有防止冷却水溅出的防水罩,所述的防水罩一端为铰接于机架的铰接端,另一端为可竖向摆动的摆动端,所述的机架上设置有驱动防水罩的摆动端升降的升降油缸。

7.根据权利要求1或2所述的圆刀磨刀机,其特征在于:所述的圆刀安装座设置有将圆刀限位于圆刀安装座的三爪拉马。
