1.一种黑色氧化锆陶瓷的快速低成本制备方法,其特征在于,采用液相法配置前驱体溶液,使着色离子与锆原子达到原子级别的均匀混合,再采用共沉淀法得到前驱体络合物,经低温热处理得到黑色氧化锆原料粉体,经压制、烧结即得黑色氧化锆陶瓷制品。
2.根据权利要求1所述黑色氧化锆陶瓷的快速低成本制备方法,其特征在于,所述着色离子为铜。
3.根据权利要求1所述黑色氧化锆陶瓷的快速低成本制备方法,其特征在于,以氢氧化锆和硝酸铜为原料,硝酸铜提供着色离子,氢氧化锆提供锆原子。
4.根据权利要求3所述黑色氧化锆陶瓷的快速低成本制备方法,其特征在于,所述氢氧化锆和硝酸铜的质量比为1:1到3:1之间。
5.根据权利要求3或4所述黑色氧化锆陶瓷的快速低成本制备方法,其特征在于,采用蒸馏水,配置Zr(OH)4-CuNO3前驱体溶液,然后以氨水调节前驱体溶液的pH值为7-10,在60-
90℃下恒温水浴加热0.5-1.5小时,得到前驱体络合物。
6.根据权利要求1所述黑色氧化锆陶瓷的快速低成本制备方法,其特征在于,将所述前驱体络合物经抽滤、除杂、干燥、研磨得到前驱体粉体,再将前驱体粉体在500-800℃下热处理1-2小时,即得到黑色氧化锆原料粉体。

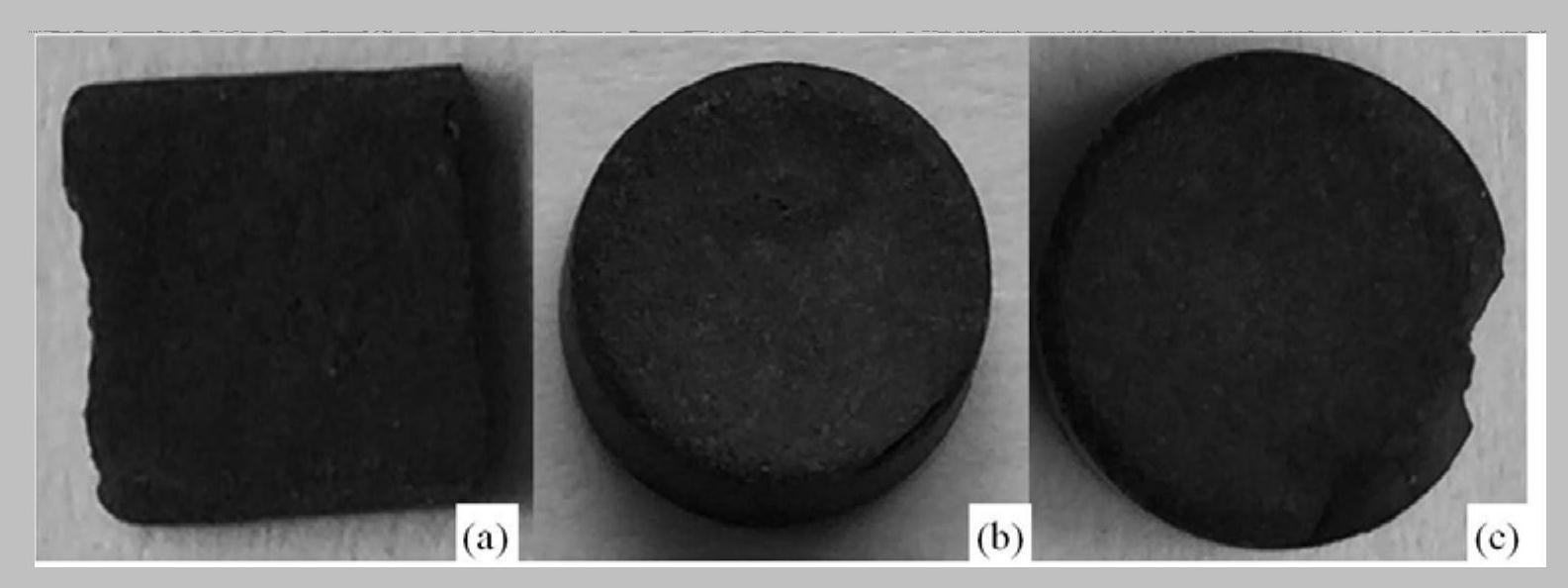

7.根据权利要求1所述黑色氧化锆陶瓷的快速低成本制备方法,其特征在于,将所述黑色氧化锆原料粉体压制成型后,900-1500℃下烧结1-2小时得到黑色氧化锆陶瓷制品。
