1.一种对痕量TNT检测的石墨烯量子点荧光探针的化学制备方法，包括绿色石墨烯量子点（Graphene Quantum Dots，GQDs）的制备，其特征在于：所述石墨烯量子点荧光探针表面富电子，目标分析物TNT分子的三个缺电子硝基是吸电子基团，空间上相互接近时，发生荧光共振能量转移，通过石墨烯量子点荧光探针的荧光强度的改变，实现对痕量TNT的检测，所述石墨烯量子点荧光探针的制备过程包括如下三个步骤：

1.1第一步是氧化石墨烯的制备：首先，量取20mL的HClO4加入100mL三口圆底烧瓶中，将上述烧瓶置于水浴槽中，用冰块调节水温，保持在0 5℃，然后，用精度为万分之一的电子天~平称取0.9845g的石墨，加入到上述烧瓶中，以500rpm转速搅拌反应30min后，再称取

2.9756g的K2Cr2O7，1h内连续缓慢地加入上述烧瓶中，再继续搅拌反应1h，将水浴温度升温至35℃，继续搅拌30min后，再向上述烧瓶中缓慢加入10mL去离子水，用硅油液封此水浴槽液面，将三口圆底烧瓶接回流装置，再升温至90℃，最后，再加入15mL的H2O2以除去多余的K2Cr2O7，反应15min后，冷却至室温，均分在两只50mL离心管内，以8000rpm转速进行离心，去除上层清液后，先用甲酸溶液超声分散和离心清洗三次，再用去离子水超声分散和离心清洗三次，去除上层清液后，将离心分离后所得到的固体产物转移至表面皿内，放置于50℃真空干燥箱内干燥6h，得到氧化石墨烯；

1.2第二步是还原石墨烯的制备：称取上述制得的氧化石墨烯25mg置于250mL圆底烧瓶中，再向此烧瓶中加入100mL去离子水，超声30min，使其完全分散，取50mL上述超声后的氧化石墨烯悬浮液置于另一只250mL圆底烧瓶中，然后加入50mL强还原剂，再加入缓冲溶液将此混合溶液pH值调节至12，搅拌5min，使溶液混合均匀，再将上述混合溶液的烧瓶置于硅油液封的水浴槽中，接上回流装置，在90℃水浴中反应1h，反应过程中溶液颜色由棕褐色慢慢变为黑色，待反应后的混合溶液冷却至室温时，用纳米滤膜进行抽滤，将滤得的沉淀物放置于真空干燥箱内，在50℃下干燥7h，得到还原石墨烯；

1.3第三步是绿色石墨烯量子点的制备：取上述所得还原石墨烯10mg作为前驱体，将其置于盛有50mL有机溶剂的100mL烧瓶中，超声分散15min，使其形成均一的悬浮液，然后将上述悬浮液转移至内衬为聚四氟乙烯的反应釜中，密闭后放置于烘箱内，升温至120℃，反应

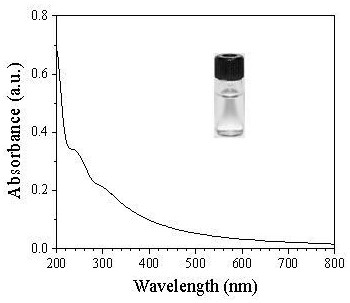

2h，冷却至室温，得到棕色透明悬浮液和黑色沉淀物，离心去除黑色沉淀物，再旋转蒸发去除溶剂，将上述所得的石墨烯量子点，进行两步的梯度柱层析分离，固定相为硅胶，第一相展开剂为二氯甲烷与乙醇混合液，其体积比为1:1，第二相展开剂为去离子水，洗脱后可得到对TNT检测具有绿色荧光的石墨烯量子点荧光探针。

2.根据权利要求1所述的一种对痕量TNT检测的石墨烯量子点荧光探针的化学制备方法，其特征是：所述石墨烯量子点荧光探针与TNT结合，主要是目标分子TNT通过π-π堆积作用和静电力作用吸附在石墨烯量子点表面，形成TNT-GQDs复合物。

3.根据权利要求1所述的一种对痕量TNT检测的石墨烯量子点荧光探针的化学制备方法，其特征是：所述石墨烯量子点荧光探针制备中所用强还原剂为对硝基苯肼。

4.根据权利要求1所述的一种对痕量TNT检测的石墨烯量子点荧光探针的化学制备方法，其特征是：所述石墨烯量子点荧光探针制备中所用缓冲溶液为磷酸钠溶液。

5.根据权利要求1所述的一种对痕量TNT检测的石墨烯量子点荧光探针的化学制备方法，其特征是：所述石墨烯量子点荧光探针制备中所用有机溶剂为六甲基磷酰三胺。

6.根据权利要求1所述的一种对痕量TNT检测的石墨烯量子点荧光探针的化学制备方法，其特征是：所述石墨烯量子点荧光探针对TNT检测是通过荧光探针荧光强度的改变实现检测。

7.根据权利要求1所述的一种对痕量TNT检测的石墨烯量子点荧光探针的化学制备方法，其特征是：所述石墨烯量子点荧光探针对目标分子TNT的痕量检测是基于荧光共振能量转移原理。
