1.一种十四面体形纳米锰酸锂的制备方法，其特征在于，包括如下步骤：

(1)微波法制备晶种：将可溶性锂化合物溶解于去离子水中形成浓度为0.05-0.07mol/L的锂离子溶液，将可溶性锰化合物溶解于去离子水中形成浓度为0.05-0.07mol/L的锰离子溶液，按照锂离子和锰离子摩尔比为1∶2的比例将两溶液混合并搅拌均匀，然后再加入浓度为0.1mol/L的尿素水溶液，搅拌得到混合溶液，将上述混合溶液经微波加热，得到晶种溶液；其中，微波加热功率为5kW，频率为2450MHz，时间为2～5分钟，尿素与锂离子的摩尔比为

6-8∶1；

(2)锰酸锂的制备：将可溶性锂化合物溶解于去离子水中形成浓度为0.1-0.3mol/L的锂离子溶液，将可溶性锰化合物溶解于去离子水中形成浓度为0.1-0.3mol/L的锰离子溶液，按照锂离子和锰离子摩尔比为1∶2的比例将两溶液混合并搅拌均匀，然后加入步骤(1)得到的晶种溶液充分搅拌，最后再加入0.2mol/L的氨基酸水溶液，放入水热反应釜中在

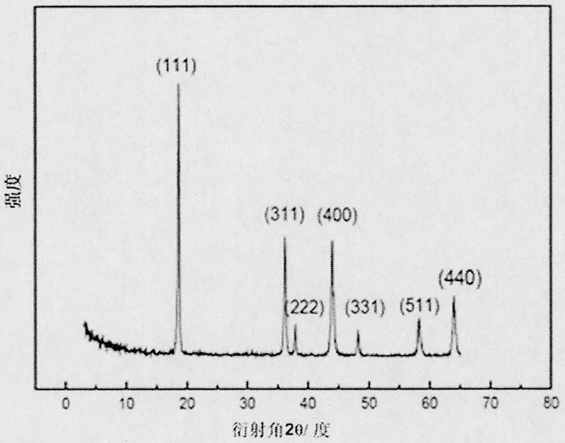

120-150℃下水热反应约2～3h，取出反应产物，过滤，洗涤，并在60℃下干燥，得到十四面体形纳米锰酸锂；

其中，步骤(1)和(2)中所述的可溶性锂化合物为硝酸锂或醋酸锂、所述的可溶性锰化合物为硝酸锰或醋酸锰；步骤(2)中所述的氨基酸溶液为L-精氨酸水溶液或L-赖氨酸水溶液，L-精氨酸或L-赖氨酸与锂离子的摩尔比为7-10∶1。
