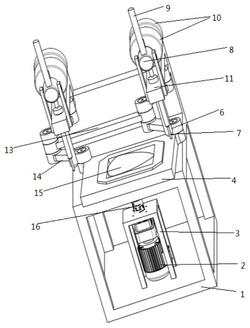

1.一种研磨抛光机,包括底部研磨机构和顶部加压机构两部分,其特征在于研磨机构由机架(1)、电机(2)、联轴器(16)、固定支架(3)、运动工作台(4)、凸轮机构(15)、研磨盘(5)、悬臂梁(11)、第一连杆(12)、第三连杆(13)、第二连杆(14)构成;加压机构由施压顶针(6)、固定卡针(7)、旋转砝码架(8)、砝码转动杆(9)、螺旋砝码(10)、夹具(17)组成;
机架(1)上固定了两个悬臂梁(11),每个悬臂梁(11)上分别安装有一个加压机构,两个加压机构分别在夹具的左右两边施加压力,每个悬臂梁(11)前端固定有两个伸出杆,伸出杆与旋转砝码架(8)铰接,旋转砝码架(8)一端有螺纹,两个螺旋砝码(10)通过螺旋连接方式连接在旋转砝码架(8)上,旋转砝码架(8)上侧固定有砝码转动杆(9),转动砝码转动杆(9)可以带动旋转砝码架(8)旋转,悬臂梁(11)前端有一个孔,孔中放置有一根施压顶针(6),旋转砝码架(8)通过砝码转动杆(9)放下时,将施压顶针(6)往下顶住夹具,旋转砝码架(8)通过砝码转动杆(9)抬起时,悬臂梁(11)孔中的弹簧将施压顶针(6)顶起,螺旋砝码(10)往前后两个方向旋可以改变旋转砝码架(8)上的力矩,进而改变旋转砝码架(8)对施压顶针(6)的压力,从而控制加工载荷的变化,悬臂梁(11)前端还固定有固定卡针(7)用于卡住夹具;
电机(2)通过固定支架(3)固定在机架(1)上,电机(2)通过联轴器(16)连接凸轮机构(15),电机(2)转动带动凸轮机构(15)转动,机架上平面安装有运动工作台(4),运动工作台(4)可以在机架上平面做平面运动,运动工作台(4)中间开孔,孔中设置凸轮机构(15),凸轮机构(15)外侧曲线和运动工作台(4)内孔曲线在凸轮机构(15)旋转中间隔接触,凸轮机构(15)转动带动运动工作台(4)运动,运动工作台(4)上侧安装了研磨盘(5),运动工作台(4) 上侧两边分别通过第一连杆(12)、第二连杆(14)连接机架,第三连杆(13)则在第一连杆(12)、第二连杆(14)的铰链中间将两侧连杆连接起来,第一连杆(12)、第二连杆(14)、第三连杆(13)用于限定运动工作台(4)的运动范围;
所述的夹具(17)两侧分别有顶针孔和卡位孔,施压顶针(6)顶在顶针孔中,实现给夹具施加压力,固定卡针(7)卡在卡位孔中,限制了夹具的自由度,防止移动;
所述的运动工作台(4)平面为正方形、长方形、圆形、正五边形、正六边形中的一种,中间开孔为圆形、多边形、曲线形、多选段形中的一种;
所述研磨抛光机在研磨抛光时,包括如下步骤:
1)加压准备工作:夹持工件后的夹具放在研磨盘上,施压顶针(6)顶住夹具的顶针孔,固定卡针(7)卡入夹具的卡位孔,限制夹具自由度,放下砝码转动杆(9),将螺旋砝码(10)前后旋转,给定压力,完成加压工作;
2)研磨抛光工作:按下电源开关,电机(2)通过联轴器(16)提供动力源带动凸轮机构(15)做回转运动,凸轮机构(15)带动运动工作台(4)平面曲线运动,此时安装于运动工作台(4)之上的研磨盘(5)平面曲线运动完成对工件的研磨抛光工作。
