1.一种粒径可控二氧化锡纳米粉体的制备方法，其特征在于：包括如下操作步骤：（1）溶解Sn：利用HCl和HNO3水溶液溶解Sn获得Sn离子溶液，其中，溶解温度60~90℃，时间1 3h；且HCl：HNO3：去离子水：Sn的摩尔比为（2.5 5）：（2.5 5）：（15 40）：1；

~ ~ ~ ~

（2）添加硝酸和乙醇溶液：向步骤（1）获得的Sn离子溶液中添加HNO3和乙醇溶液，其体积比为1：（0 0.43）：（0.2 0.6），后静置12h；

~ ~

（3）双滴定：将步骤（2）获得的溶液和氨水溶液同时滴定到质量分数为0.1 0.5%的PVA~水溶液中，控制反应温度为50 80℃，反应时间为0.5 1.5h，pH值为2 4，获得悬浊液后静置；

~ ~ ~

然后过滤、洗涤、干燥、研磨、煅烧，获得最终的氧化锡纳米粉体。

2.根据权利要求1所述的一种粒径可控二氧化锡纳米粉体的制备方法，其特征在于：所述的HCl：HNO3：去离子水：Sn的摩尔比为3：3：24：1。

3.根据权利要求1所述的一种粒径可控二氧化锡纳米粉体的制备方法，其特征在于：步骤（2）中所述的Sn离子溶液：HNO3：乙醇的体积比为1：（0 0.21）：（0.2 0.4）。

~ ~

4.根据权利要求1所述的一种粒径可控二氧化锡纳米粉体的制备方法，其特征在于：所述的煅烧条件为600℃煅烧2h。

5.根据权利要求1所述的一种粒径可控二氧化锡纳米粉体的制备方法，其特征在于：所述的洗涤是用去离子水和无水乙醇各洗涤3次。

6.根据权利要求1所述的一种粒径可控二氧化锡纳米粉体的制备方法，其特征在于：所述的悬浊液静置时间为至少12h。

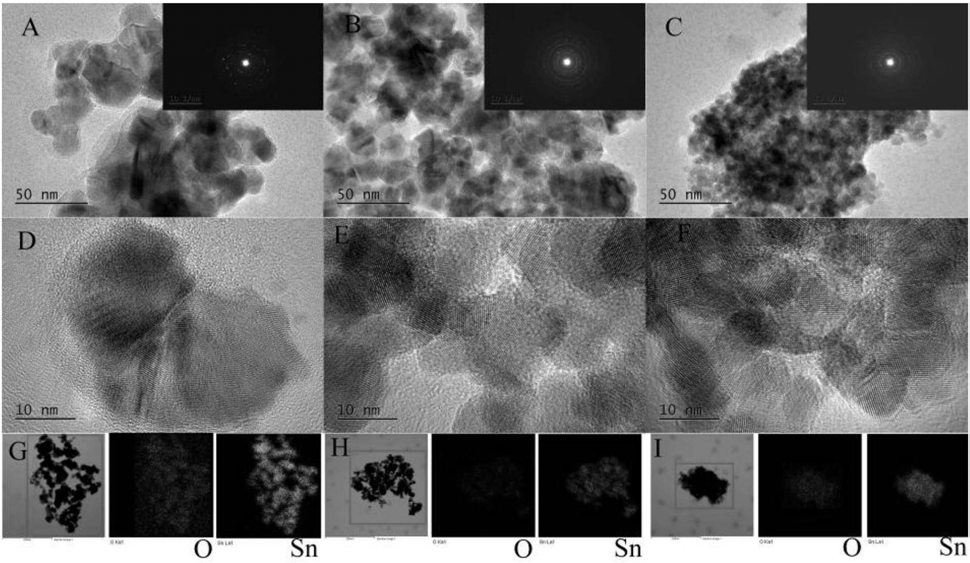

7.如权利要求1所述方法制备的氧化锡粉体，其粉体粒径为10 18nm。

~
