1.一种锰系负载钛掺杂硅纳米管SCR催化剂，其特征在于，所述催化剂的制备方法为，以钛掺杂硅纳米管作为载体，以锰氧化物为活性物质负载于钛掺杂硅纳米管，制得锰系负载钛掺杂硅纳米管SCR催化剂。

2.一种如权利要求1所述的锰系负载钛掺杂硅纳米管SCR催化剂的制备方法，其特征在于，所述的制备方法具体包括：

1)将1.00g F127模板剂溶解于60ml 2M HCl中充分搅拌6h，记为溶液A；将钛酸四丁酯和2.8g正硅酸四乙酯充分混合在3ml甲苯中，记为溶液B；将溶液B缓慢滴加在溶液A中，在10～15℃、240～260rpm条件下搅拌24h，记为溶液C；

2)将步骤1)制备的溶液C转移入水热反应釜，在100℃条件下水热反应24h；冷却至室温，抽滤洗涤，50～70℃条件下真空烘干至干燥；320～380℃条件下焙烧5～7h以除去模板剂，制得钛掺杂硅纳米管；

3)将0.1mol/L的氢氧化钠逐滴加到MnCl2溶液中，至pH＝8时将所得沉淀物离心、洗涤，以除去Cl-和Na+等杂质，将洗涤后的沉淀物分散于水中，加入十二烷基磺酸钠，调节体系的pH为7，制得水合锰溶胶；

4)在50℃及持续搅拌条件下将步骤2)制得的钛掺杂硅纳米管浸入步骤3)制得的水合锰溶胶中，继续搅拌48h，得到锰溶胶/钛掺杂硅纳米管复合体系；

5)向步骤4)制备的锰溶胶/钛掺杂硅纳米管复合体系中加入三乙胺凝胶剂，得到锰凝胶/钛掺杂硅纳米管复合体系；用蒸馏水反复洗涤，50℃条件下干燥12h；350℃条件下焙烧

2h，得到锰系负载钛掺杂硅纳米管SCR催化剂。

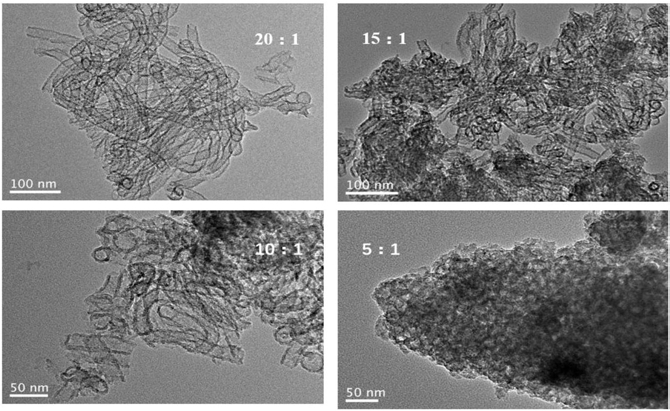

3.如权利要求2所述的锰系负载钛掺杂硅纳米管SCR催化剂的制备方法，其特征在于，步骤1)中钛酸四丁酯质量为0.2287g、0.3049g、0.4574g或0.9148g。

4.如权利要求2所述的锰系负载钛掺杂硅纳米管SCR催化剂的制备方法，其特征在于，步骤2)中烘干温度为55～60℃；步骤2)中焙烧温度为340～360℃。

5.如权利要求2所述的锰系负载钛掺杂硅纳米管SCR催化剂的制备方法，其特征在于，步骤2)中焙烧时间为6h。

6.一种如权利要求1所述的锰系负载钛掺杂硅纳米管SCR催化剂的用途，其特征在于，所述催化剂用于SCR脱硝反应。
