专利号: 2017101667853
申请人: 宿州市鑫尧健康科技有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 输送;包装;贮存;搬运薄的或细丝状材料
更新日期:2024-08-16
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

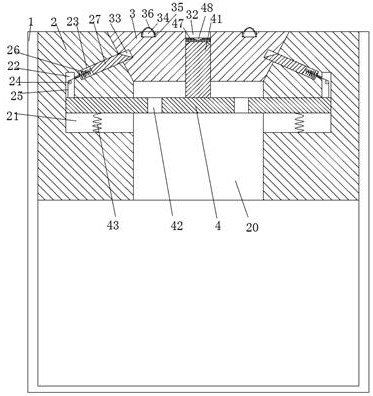

1.一种油漆桶结构,包括固定安装在油漆桶本体中的盖套以及桶盖,其特征在于:所述盖套上端中点处设置有楔形孔洞,所述盖套中点处位于所述楔形孔洞下端设置有容纳腔,所述盖套中设置有端口对向所述容纳腔的环状滑移槽,所述盖套中环向平均设置有端口对向所述楔形孔洞且正交于所述楔形孔洞的多组斜形槽,所述环状滑移槽外侧上端设置有与多组斜形槽相应且联通所述环状滑移槽的竖向槽,每个斜形槽中滑移安装有锁固臂,所述锁固臂与所述斜形槽尾端之间安装有第一压簧,所述第一压簧用以顶推所述锁固臂使所述锁固臂穿入到所述楔形孔洞中;所述桶盖设置有与所述楔形孔洞相配合的斜形面,且斜形面中设置有与所述锁固臂相配合的锁固槽,所述桶盖中点处设置有中点孔,所述桶盖在位于所述中点孔与两侧边之间的上断面中设置有开槽,所述开槽内底部的两端通过铰链可旋动的安装有把手,所述盖套中还设置有用以解开所述桶盖锁固的解开装置,所述拆解装置中设置有承力部件,所述承力部件包括承力块以及设置在所述承力块上的承力槽。

2.根据权利要求1所述的一种油漆桶结构,其特征在于:所述解开装置包括可上下滑移安装在所述环状滑移槽中的滑移板,所述滑移板上端面中点处固定设置有顶推杆,所述顶推杆向上穿入到所述中点孔中,所述竖向槽中可旋动地安装有转轮,所述竖向槽与所述斜形槽之间还设置有槽孔,所述滑移板旁边处上端安装有牵引绳,且所述牵引绳绕过所述转轮并穿梭进所述槽孔与所述锁固臂连接,所述滑移板底部与所述环状滑移槽之间安装有第二压簧。

3.根据权利要求1或2所述的一种油漆桶结构,其特征在于:所述承力块固定设置在所述顶推杆的顶端面上,所述承力块与所述中点孔半径相同,所述承力块为圆柱状,所述承力槽设置在所述所述承力块顶部的中心位置,所述承力槽的半径是所述承力块半径的三分之一。

4.根据权利要求1所述的一种油漆桶结构,其特征在于:所述锁固臂位于所述楔形孔洞中的部分设置有推动斜形面,从而在所述桶盖安装到楔形孔洞中时能够将所述锁固臂向外侧推动。

5.根据权利要求2所述的一种油漆桶结构,其特征在于:所述滑移板中还设置有油漆倒孔。
