专利号: 2017101695088
申请人: 西安工业大学
专利类型:发明专利
专利状态:已下证
专利领域: 测量;测试
更新日期:2024-01-05
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

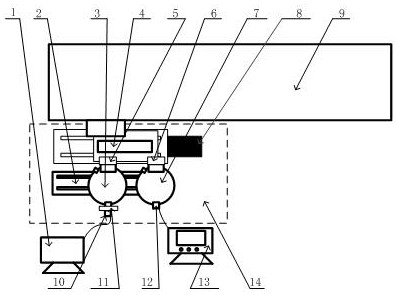

1.宽光谱宽照度范围观测模拟目标系统,其特征在于:包括滑动导轨(2)、积分球一(3)、靶标系统(4)、积分球二(7)、直线运动平台(8)及平行光管(9);所述的积分球一(3)提供均匀的紫外光照明,积分球二(7)提供从可见光到近红外的光波照明,所述的积分球一(3)和积分球二(7)设置于滑动导轨(2)上通过手动进行切换,所述的靶标系统(4)设置于电动直线运动平台(8)上,置于积分球一(3)或积分球二(7)的出光口与平 行光管(9)的之间的焦平面上,通过电动直线运动平台8带动按设定的规律进行运动,所述的积分球一(3)和积分球二(7)、靶标系统(4)、滑动导轨(2)、直线运动平台(8)均安装在暗室机构(14)内;所述的积分球一(3)的光源由紫外光源(10)、紫外光源供电电源(1)和紫外光源能量衰减模组(11)组成,紫外光源能量衰减模组(11)通过光能衰减片实现紫外光源光能衰减,紫外光源积分球(3)的出光口处设置有紫外波段滤光模组(5);所述的积分球二(7)的光源由可见光及近红外照明光源(12)和可见光及近红外照明光源供电电源(13)组成,积分球二(7)出光口处设置有可见光及红外波段滤光模组(6);所述的积分球二(7)的光源照度通过可见光及近红外照明光源供电电源13连续可调;

所述的靶标系统(4)由靶标主框架(17)、靶标安装支架(18)、靶标(19)、档板紧固机构(15)和靶标安装支架固定档板(16)组成;所述的靶标主框架(17)为“U型支架”,其底部设置有靶标通光孔(26),靶标安装支架(18)设置于靶标主框架(17)的”U”型槽内,通过档板紧固机构(15)和靶标安装支架固定档板(16)紧固,靶标系统通过靶标安装支架(18)与靶标主框架(17)之间的定位面(24)实现实物靶标与电子靶标切换后靶标平面的平 行光管焦平面的重叠重复定位,所述的靶标(19)设置有6个,分别固定于各自的靶标安装支架(18)内,并通过位置方位调整弹簧顶丝机构一(20)、位置方位调整弹簧顶丝机构二(21)、位置方位调整弹簧顶丝机构三(22)、位置方位调整弹簧顶丝机构四(23)、位置方位调整弹簧顶丝机构五(25)和位置方位调整弹簧顶丝机构六(27)实现空间位置与方位的微调,使靶标平面与平 行光管焦平面一致性;

所述的靶标(19)为实物靶标或电子靶标;

靶标系统安装在直线运动平台8的滑块上,作往复运动,当模拟匀速运动目标时,滑块经过加速、匀速、减速三个阶段,这时,当靶标经过积分球有效通光口径时,作匀速运动,运动速度可以设定,当模拟匀加速运动时,滑块经过匀加速和匀减速两个过程,靶标经过积分球有效通光口径时,做匀加速或匀减速运动;

当实物靶标与电子靶标切换时,调整档板紧固机构15,从靶标主框架17中取出靶标安装支架18,换成另一个安装有靶标实体的靶标安装支架置于靶标主框架17内,通过靶标安装支架18与靶标主框架17之间的定位面24实现准确定位,由于实物靶标及电子靶标的空间位置在仪器调整过程中调整记录固定,通过准确的机械定位面,实现更换后的靶标平面与平行光管焦平面完成重合。

2.根据权利要求1所述的一种宽光谱宽照度范围观测模拟目标系统,其特征在于:所述的紫外光源(10)为氘灯或氙灯。

3.根据权利要求2所述的一种宽光谱宽照度范围观测模拟目标系统,其特征在于:所述的可见及近红外的光源(12)为溴钨灯。
