专利号: 2017101707973
申请人: 金华市智甄通信设备有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 电通信技术
更新日期:2024-02-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

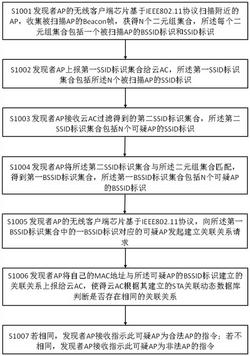

1.一种检测非法AP的方法,其特征在于,包括:

发现者AP的无线客户端芯片基于IEEE802.11协议扫描附近的AP,收集所述被扫描AP的Beacon帧,获得N个二元组集合,所述每个二元组集合包括一个所述被扫描AP的BSSID标识和SSID标识;

所述发现者AP上报第一SSID标识集合给云AC,所述第一SSID标识集合包括所述N个被扫描AP的SSID标识;

所述发现者AP接收所述云AC过滤得到的第二SSID标识集合,所述第二SSID标识集合包括N个可疑AP的SSID标识;

所述发现者AP将所述第二SSID标识集合与所述二元组集合匹配,得到第一BSSID标识集合,所述第一BSSID标识集合包括N个可疑AP的BSSID标识;

所述发现者AP的无线客户端芯片基于IEEE802.11协议,向所述第一BSSID标识集合中的一BSSID标识对应的可疑AP发起建立关联关系请求;

所述发现者AP将自己的MAC地址与所述可疑AP的BSSID标识建立的关联关系上报给所述云AC,使得所述云AC根据其建立的STA关联动态数据库判断是否存在相同的关联关系;

若存在相同的关联关系,所述发现者AP接收指示所述可疑AP为合法AP的指令;若不存在相同的关联关系,所述发现者AP接收指示所述可疑AP为非法AP的指令。

2.根据权利要求1所述的方法,其特征在于,所述云AC建立的所述STA关联动态数据库用于存储合法AP上报的STA与所述合法AP建立的关联关系,当STA与所述合法AP解除关联关系后,删除对应的关联关系记录。

3.根据权利要求1所述的方法,其特征在于,所述步骤:所述发现者AP接收所述云AC过滤得到的第二SSID标识集合,具体包括:所述云AC将接收到的所述第一SSID标识集合中的SSID标识与其配置数据库中存储的合法AP的SSID标识比较,与所述合法AP的SSID标识相同或相似的SSID标识组成所述第二SSID标识集合,将所述第二SSID标识集合发送给所述发现者AP。

4.根据权利要求1所述的方法,其特征在于,所述步骤:所述发现者AP的无线客户端芯片基于IEEE802.11协议,向所述第一BSSID标识集合中的一BSSID标识对应的可疑AP发起建立关联关系请求,还包括:若建立关联关系失败,所述发现者AP的无线客户端芯片基于IEEE802.11协议,向所述第一BSSID标识集合中的另一BSSID标识对应的可疑AP发起建立关联关系请求。

5.一种检测非法AP的系统,其特征在于,包括:云AC和发现者AP,其中,所述云AC包括:

STA关联动态数据库,用于存储合法AP上报的STA与所述合法AP建立的关联关系,当STA与所述合法AP解除关联关系后,删除对应的关联关系记录;

所述发现者AP包括:无线客户端芯片、过滤单元和检测单元;其中,

所述无线客户端芯片,用于基于IEEE802.11协议扫描附近的AP,收集所述被扫描AP的Beacon帧,获得N个二元组集合,所述每个二元组集合包括一个所述被扫描AP的BSSID标识和SSID标识;

所述过滤单元,用于上报第一SSID标识集合给所述云AC,所述第一SSID标识集合包括所述N个被扫描AP的SSID标识;接收所述云AC过滤得到的第二SSID标识集合,所述第二SSID标识集合包括N个可疑AP的SSID标识;以及,将所述第二SSID标识集合与所述二元组集合匹配,得到第一BSSID标识集合,所述第一BSSID标识集合包括N个可疑AP的BSSID标识;

所述检测单元,用于通过无线客户端芯片基于IEEE802.11协议,向所述第一BSSID标识集合中的一BSSID标识对应的可疑AP发起建立关联关系请求;将自己的MAC地址与所述可疑AP的BSSID标识建立的关联关系上报给所述云AC,使得所述云AC根据其建立的STA关联动态数据库判断是否存在相同的关联关系;若存在相同的关联关系,接收所述云AC下发的指示所述可疑AP为合法AP的指令;若不存在相同的关联关系,接收所述云AC下发的指示所述可疑AP为非法AP的指令。

6.根据权利要求5所述的系统,其特征在于,所述云AC还包括:

配置数据库,用于存储合法AP的SSID标识。

7.根据权利要求6所述的系统,其特征在于,所述云AC过滤得到的第二SSID标识集合,具体包括:所述云AC将接收到的所述第一SSID标识集合中的SSID标识与所述配置数据库中存储的合法AP的SSID标识比较,与所述合法AP的SSID标识相同或相似的SSID标识组成所述第二SSID标识集合,将所述第二SSID标识集合发送给所述发现者AP的过滤单元。

8.一种发现者AP,用于检测非法AP,其特征在于,包括:

无线客户端芯片,用于基于IEEE802.11协议扫描附近的AP,收集所述被扫描AP的Beacon帧,获得N个二元组集合,所述每个二元组集合包括一个所述被扫描AP的BSSID标识和SSID标识;

过滤单元,用于上报第一SSID标识集合给云AC,所述第一SSID标识集合包括所述N个被扫描AP的SSID标识;接收所述云AC过滤得到的第二SSID标识集合,所述第二SSID标识集合包括N个可疑AP的SSID标识;以及,将所述第二SSID标识集合与所述二元组集合匹配,得到第一BSSID标识集合,所述第一BSSID标识集合包括N个可疑AP的BSSID标识;以及检测单元,用于通过所述无线客户端芯片基于IEEE802.11协议,向所述第一BSSID标识集合中的一BSSID标识对应的可疑AP发起建立关联关系请求;将自己的MAC地址与所述可疑AP的BSSID标识建立的关联关系上报给所述云AC,使得所述云AC根据其建立的STA关联动态数据库判断是否存在相同的关联关系;若存在相同的关联关系,接收所述云AC下发的指示所述可疑AP为合法AP的指令;若不存在相同的关联关系,接收所述云AC下发的指示所述可疑AP为非法AP的指令。

9.根据权利要求8所述的AP,其特征在于,所述云AC建立的所述STA关联动态数据库用于存储合法AP上报的STA与所述合法AP建立的关联关系,当STA与所述合法AP解除关联关系后,删除对应的关联关系记录。

10.根据权利要求8所述的AP,其特征在于,所述过滤单元接收所述云AC过滤得到的第二SSID标识集合,所述第二SSID标识集合包括N个可疑AP的SSID标识,具体包括:所述云AC将接收到的所述第一SSID标识集合中的SSID标识与其配置数据库中存储的合法AP的SSID标识比较,与所述合法AP的SSID标识相同或相似的SSID标识组成所述第二SSID标识集合,将所述第二SSID标识集合发送给所述发现者AP的过滤单元。

11.根据权利要求8所述的AP,其特征在于,所述检测单元还用于,当通过所述无线客户端芯片基于IEEE802.11协议,向所述第一BSSID标识集合中的一BSSID标识对应的可疑AP发起建立关联关系请求失败,向所述第一BSSID标识集合中的另一BSSID标识对应的可疑AP发起建立关联关系请求。
