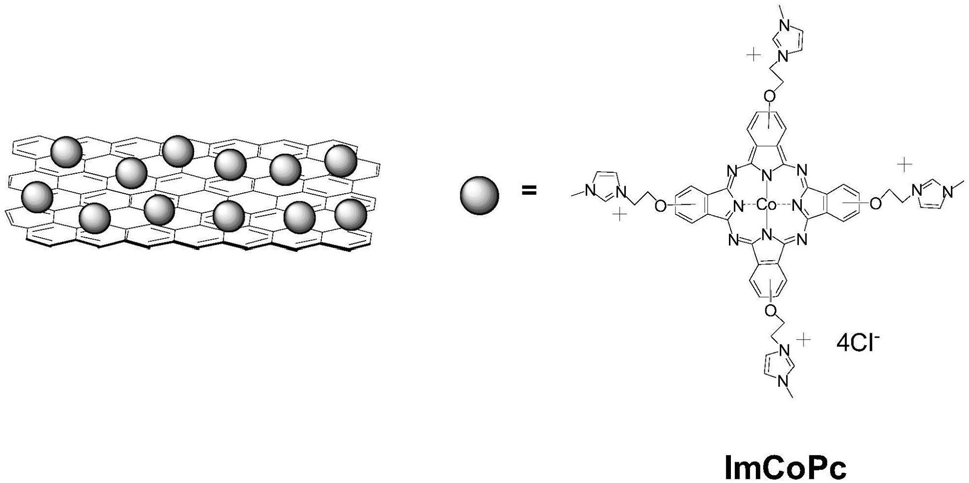

1.一种电极修饰材料复合物ImCoPc/RGO，其特征在于，具有如下的结构式：

2.一种如权利要求1所述电极修饰材料复合物ImCoPc/RGO的制备方法，其特征在于，包括如下步骤：

1)氧化石墨烯GO水分散液的配制：取GO分散在水中，超声，离心，得到GO水分散液；

2)酞菁ImCoPc水溶液的配制：取ImCoPc溶于水中，配制ImCoPc水溶液；

3)复合物ImCoPc/RGO的制备：将ImCoPc水溶液与GO水分散液混合搅拌，加入水合肼，于

90℃下反应1h，反应液离心，固体用水洗涤至中性，同时紫外-可见吸收光谱UV-vis检测洗涤液中无游离酞菁后真空干燥，得到目标产物固体记作复合物ImCoPc/RGO。

3.如权利要求2所述的制备方法，其特征在于，步骤1)配制的GO水分散液的浓度为

20mg/mL。

4.如权利要求2所述的制备方法，其特征在于，步骤2)配制的ImCoPc水溶液的浓度为

2.5×10-3mol/L。

5.如权利要求2所述的制备方法，其特征在于，步骤3)中ImCoPc水溶液与GO水分散液按体积比为2:1的比例混合。

6.如权利要求2所述的制备方法，其特征在于，步骤3)中水合肼的用量为5滴。

7.如权利要求2所述的制备方法，其特征在于，步骤3)中反应液离心的条件为

12000rpm、10min。

8.一种如权利要求1所述电极修饰材料复合物ImCoPc/RGO在电催化选择性检测多巴胺上的应用。

9.如权利要求8所述的应用，其特征在于，具体为：将复合物ImCoPc/RGO超声分散于水中，得到ImCoPc/RGO水分散液；将ImCoPc/RGO水分散液滴涂到经处理的玻碳电极表面，室温下干燥，即在电极表面形成一层ImCoPc/RGO薄膜，即得到了复合物修饰电极；采用三电极体系，以Pt丝电极作为对电极，饱和甘汞电极为参比电极，复合物修饰电极为工作电极，检测混合液中的多巴胺DA。
