专利号: 2017101731597
申请人: 华侨大学
专利类型:发明专利
专利状态:已下证
专利领域: 建筑物
更新日期:2024-01-05
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

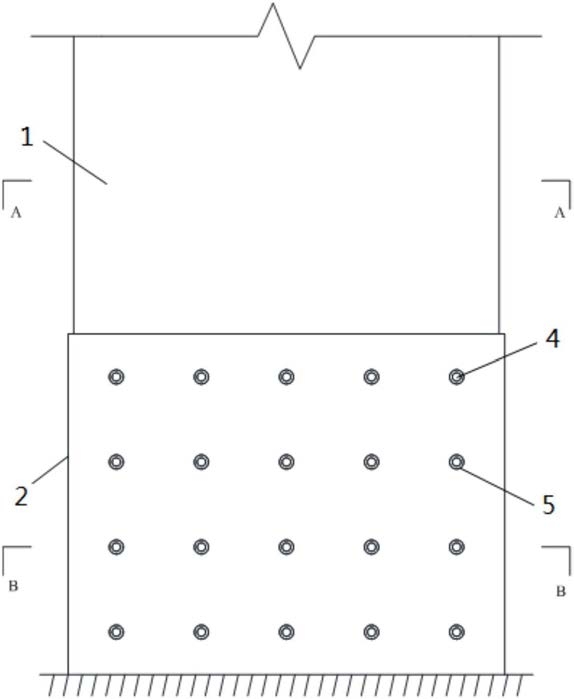

1.一种组合约束双钢板混凝土剪力墙,其特征在于:包括承重钢板、约束钢板和若干对拉螺杆;

承重钢板围成长条形管状结构且内侧设有间隔排列的栓钉,中间内填充混凝土以形成双钢板混凝土剪力墙,双钢板混凝土剪力墙下部塑性区外包裹一层无粘结材料;

内壁设有花纹的约束钢板焊接成矩形约束钢管,外套于双钢板混凝土剪力墙底部的无粘结材料区段之外,且约束钢板和无粘结材料之间浇注自流平砂浆,约束钢板和自流平砂浆形成组合约束板;

对拉螺杆贯穿约束钢管且两端通过螺母固定。

2.根据权利要求1所述的组合约束双钢板混凝土剪力墙,其特征在于:所述栓钉对称排列于相对两所述承重钢板的水平方向上,所述栓钉与所述承重钢板垂直。

3.根据权利要求1所述的组合约束双钢板混凝土剪力墙,其特征在于:所述无粘结材料是丁基橡胶建筑防水密封胶带。

4.根据权利要求1所述的组合约束双钢板混凝土剪力墙,其特征在于:所述约束钢板的厚度为所述承重钢板厚度的1/3~1/2。

5.根据权利要求1所述的组合约束双钢板混凝土剪力墙,其特征在于:所述组合约束板的厚度是所述双钢板混凝土剪力墙厚度的1/10~1/5。

6.根据权利要求1所述的组合约束双钢板混凝土剪力墙,其特征在于:还包括橡胶套,所述橡胶套外包于所述对拉螺杆穿过内填混凝土的区段。

7.根据权利要求1所述的组合约束双钢板混凝土剪力墙,其特征在于:相邻所述对拉螺杆的间距为所述双钢板混凝土剪力墙厚度的1.5~2倍。

8.一种权利要求1~7任一项所述组合约束双钢板混凝土剪力墙的施工方法,其特征在于包括以下步骤:

1)将栓钉焊接于承重钢板上,在承重钢板上预留孔洞,将承重钢板焊接围成长条形钢管,在钢管下部外侧包裹一层无粘结材料;

2)在约束钢板上预留孔洞,将约束钢板焊接围成矩形约束钢管;

3)将约束钢管外套于承重钢板围成的钢管下部包裹无粘结材料的区段,将对拉螺杆穿过承重钢板和约束钢板的预留孔洞,并在对拉螺杆的两端安装螺母固定;

4)于承重钢板围成的钢管之内浇筑混凝土,于承重钢板和约束钢板之间浇筑自流平砂浆,待混凝土强度达到要求后,拧紧对拉螺杆两端的螺母。

9.根据权利要求8所述的施工方法,其特征在于:步骤3)中,还包括对所述对拉螺杆位于所述承重钢板围成的钢管之内的区段外包橡胶套。
