专利号: 2017101757722
申请人: 林兵兵
专利类型:发明专利
专利状态:已下证
专利领域: 手动切割工具;切割;切断
更新日期:2024-02-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

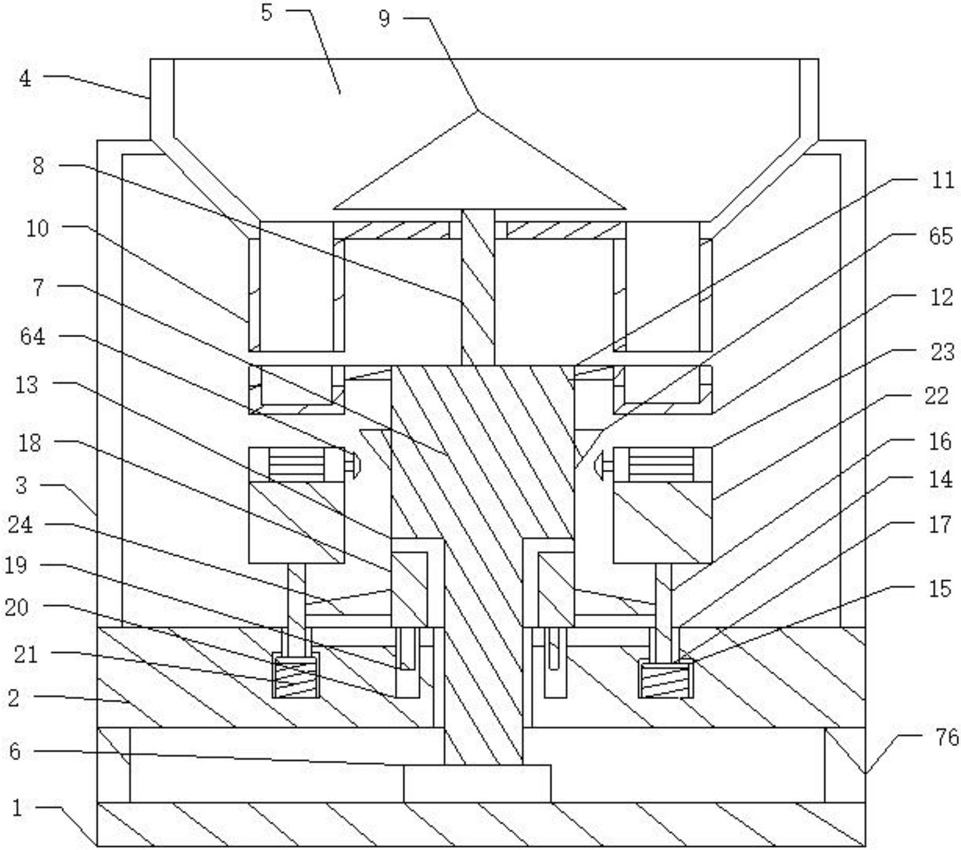

1.一种农业马铃薯自动切片固定机,包括有一固定底座,其特征在于:所述固定底座上设置有一支撑底座,所述支撑底座顶部设置有一马铃薯筒,所述马铃薯筒底部设置有一圈相对应的输送筒,所述支撑底座上还设置有一转动的转动盘,所述转动盘上连接有一圈与所述输送筒相对应的挤压输送盘,所述挤压输送盘上分别设置有一呈L型的输送盘槽;

所述支撑底座上设置有一圈滑动的第一顶压轴,所述第一顶压轴上分别设置有一与所述挤压输送盘相对应的切刀固定头,所述切刀固定头上分别设置有一排相对应设置的切刀,且所述切刀固定头所设切刀之间的间距不同,所述支撑底座上设置有一圈与所述切刀固定头相对应的压盘,所述压盘带动所述切刀固定头滑动,所述转动盘上设置有一圈与所述挤压输送盘相对应的转盘压槽,所述转盘压槽带动所述压盘滑动;

所述切刀固定头上设有一与所述切刀相对应的固定槽,所述切刀固定头的顶部设置有一与所述固定槽相对应的固定转盘腔,所述固定转盘腔内设置有一转动的固定针转盘,所述固定针转盘上设置有一圈固定针顶压槽,所述切刀固定头上设置有一与所述固定针转盘相对应的固定针盒,所述固定针盒内设置固定针体,所述固定针体与所述固定针顶压槽相对应,且所述切刀固定头上设置有与所述固定槽相对应的固定针滑孔,所述固定针体与所述固定针滑孔相对应;

所述转动盘带动所述固定针转盘转动。

2.根据权利要求1所述一种农业马铃薯自动切片固定机,其特征在于:所述支撑底座上设置有一圈与所述挤压输送盘相对应的升降滑槽,所述升降滑槽呈凹形设置,且所述升降滑槽的两端分别包括有一设在所述支撑底座上的第一滑动腔和一第二滑动腔,所述第一滑动腔呈T型设置,所述第一顶压轴上分别连接有一在所述第一滑动腔内滑动的顶压块,所述第一滑动腔内分别设置有一弹压所述顶压块的第一弹簧,所述压盘上分别连接有一在所述第二滑动腔内滑动的第二顶压轴,所述第一顶压轴与所述第二顶压轴之间通过一连接固定轴相对应连接,所述连接固定轴在所述升降滑槽内滑动,且所述转盘压槽内分别设置有一呈弧形的挤压面,所述压盘呈半圆型设置在所述挤压面上滑动,所述转动盘上还设置有一与所述挤压面相对应的滑行面,所述滑行面为一平面,且所述压盘在所述滑行面上滑动。

3.根据权利要求1所述一种农业马铃薯自动切片固定机,其特征在于:所述切刀固定头上分别上分别设置有一与所述固定槽相对应连通的切片槽,所述切片槽两侧分别包括有一设在所述切刀固定头上的螺纹孔,所述螺纹孔内分别设置有一拧紧螺栓,所述切刀分别设置一排,且所述切刀两端上分别设置有一与所述拧紧螺栓相对应的通孔,并排所述切刀在两侧所述拧紧螺栓上滑动,且每相邻两个所述切刀之间分别设置有一在所述拧紧螺栓上滑动的定位片,所述拧紧螺栓的端部分别设置有一压紧所述切刀的压紧头,所述切刀固定头设置有至少3个,且每个所述切刀固定头上所设的定位片的厚度不同。

4.根据权利要求1所述一种农业马铃薯自动切片固定机,其特征在于:所述切刀固定头内分别设置有一在所述固定转盘腔内转动的第四转轴,所述固定针转盘分别连接在所述第四转轴上,所述第四转轴上还分别连接有一第五转轴,所述第四转轴与所述第五转轴上分别设置有一呈凹形的第四凹槽,所述第四转轴与所述第五转轴所设的第四凹槽交叉对应设置,且两个所述第四凹槽分别通过一呈十字型的十字转轴相对应转动连接,所述切刀固定头上分别连接有一与所述第五转轴相对应的弹压筒,所述第五转轴上分别设置有一转动的转动环,所述弹压筒与所述转动环之间分别通过一圈第五弹簧相对应连接,所述第五转轴上分别连接有一第一锥齿轮,所述转动盘上设置有一齿盘,所述第一锥齿轮分别与所述齿盘相对应啮合连接。

5.根据权利要求1所述一种农业马铃薯自动切片固定机,其特征在于:所述固定针盒上设置有一凹槽,所述凹槽内设置有一挡板,所述挡板两侧与所述固定针盒之间分别构成一针腔,所述固定针体分别并排设在所述针腔内,所述固定针盒的底部连接有一与所述针腔相对应的固定针弹压片,所述固定针弹压片分别设置有两片,且一圈所述固定针顶压槽分别并排设置有两个,所述固定针顶压槽内分别设置有一磁盘,所述固定针体的端部分别连接有一与所述磁盘相对应磁吸连接的针头,所述固定针滑孔设置有两个,且所述固定针滑孔上分别设置有一与所述固定针体相对应的导向盘。

6.根据权利要求1所述一种农业马铃薯自动切片固定机,其特征在于:所述挤压输送盘上分别连接有一连接轴,所述连接轴分别对应连接在所述转动盘上,所述挤压输送盘的两侧分别设置有一呈T型的滑动块,所述挤压输送盘上还设置有一滑动的滑动支撑盘,所述滑动支撑盘呈凹形设置,且所述滑动支撑盘的两侧分别设置有一与所述滑动块相对应的支撑盘滑槽,所述挤压输送盘与所述滑动支撑盘之间通过一第二弹簧相对应拉紧连接。

7.根据权利要求1所述一种农业马铃薯自动切片固定机,其特征在于:所述输送筒内设置有一输送筒内腔,所述输送筒的两侧分别设置有一呈凹形的第三凹槽,所述第三凹槽内设置有一滑动的滑动挡板,所述滑动挡板上分别设置有一与所述输送筒内腔相对应连通的挡板通口,所述输送筒上还分别连接有一挤压盘,所述挤压盘内分别设置有一呈凹形的第一凹槽,所述滑动挡板在所述第一凹槽内滑动,且所述第一凹槽内分别设置有一弹压所述滑动挡板的第三弹簧;

所述滑动挡板底部分别连接有一连接块,所述连接块上分别设置有一第二转轴,所述第二转轴上分别设置有一转动的第一压板,所述第一压板分别与所述挤压输送盘相对应,所述滑动挡板的底部分别设置有一第二凹槽,所述第二凹槽内分别设置有一第三转轴,所述第三转轴上分别设置有一转动的第二压板,所述第二压板挤压所述第一压板,所述第二凹槽内分别设置有一拉紧所述第二压板的第四弹簧。

8.根据权利要求1所述一种农业马铃薯自动切片固定机,其特征在于:所述马铃薯筒内设置有一筒槽,所述转动盘上连接有一在所述筒槽内转动的第一转轴,所述第一转轴上连接有一在所述筒槽内转动的输送转轮,所述输送转轮呈锥形设置,且所述输送转轮与所述输送筒相对应。

9.根据权利要求1所述一种农业马铃薯自动切片固定机,其特征在于:所述固定底座与所述支撑底座之间通过一圈第二支撑架相对应连接,所述支撑底座上设置有一圈第一支撑架,所述第一支撑架分别对应连接在所述马铃薯筒上,所述固定底座上设置有一电机,所述电机驱动所述转动盘转动。

10.根据权利要求1所述一种农业马铃薯自动切片固定机,其特征在于:所述切刀固定头内设置有一与所述固定槽相对应连通的输送内腔,所述切刀固定头上设置有一与所述输送内腔相对应连通的输送管。
