1.一种三维硫化镉/溴氧化铋异质结光催化剂在常温常压及可见光作用下、环己醇中光催化还原CO2的应用；

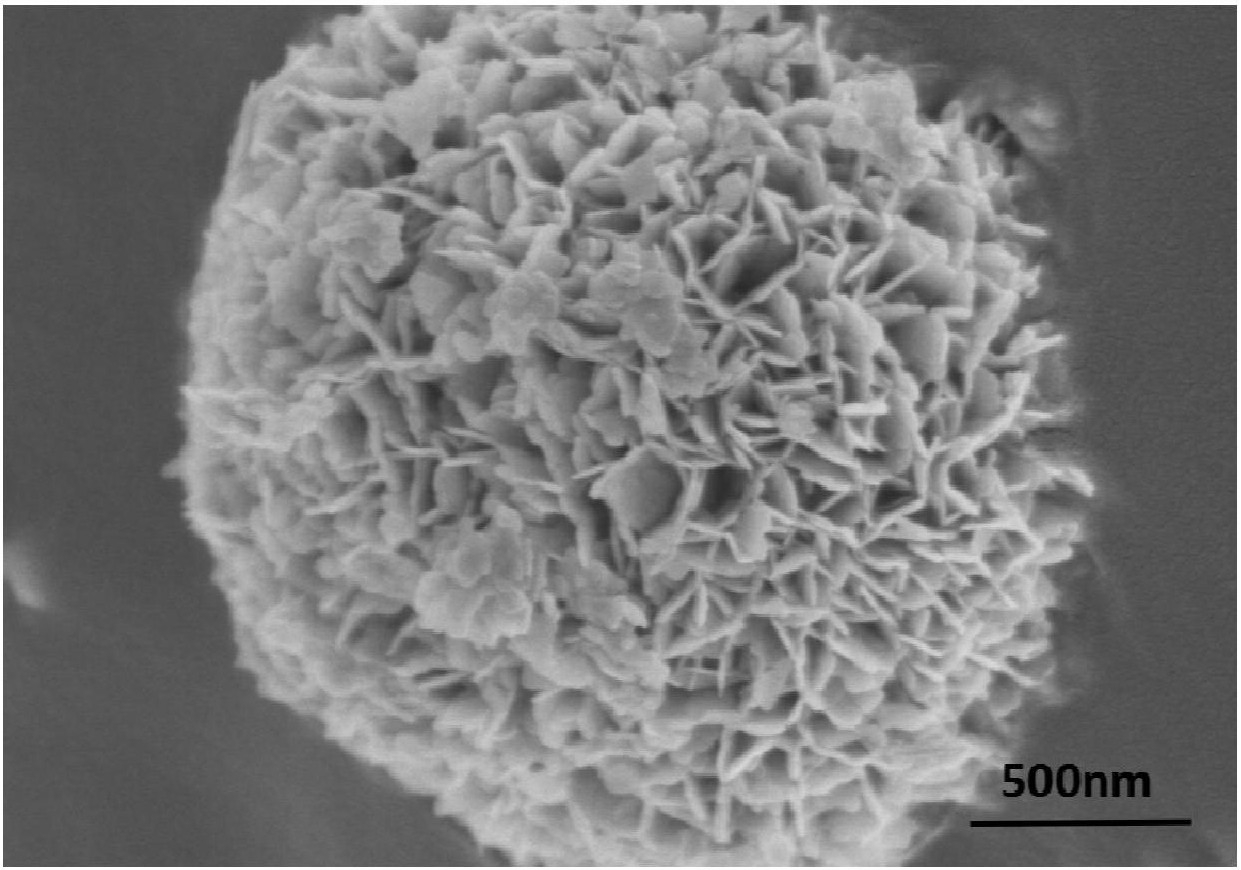

其中，所述三维硫化镉/溴氧化铋异质结光催化剂的制备方法，包括以下步骤：步骤1，制备溴氧化铋微球；将硝酸铋/乙二醇混合溶液与十六烷基三甲基溴化铵/乙二醇混合溶液混合，得到溴氧化铋前驱液；将所述溴氧化铋前驱液转移至反应釜中反应，得到沉淀物A；将所述沉淀物A离心分离，并用去离子水和乙醇洗涤后干燥，得干燥产物，最后将所述干燥产物焙烧，即得三维结构的溴氧化铋微球；

步骤2，制备三维硫化镉/溴氧化铋异质结；首先将硫化镉和步骤1中制备得到的三维溴氧化铋混合，制得硫化镉/溴氧化铋混合物；并将所述硫化镉/溴氧化铋混合物加入去离子水中，充分搅拌，形成三维硫化镉/溴氧化铋异质结前驱液；将所述三维硫化镉/溴氧化铋异质结前驱液转移到反应釜中反应，得到沉淀物B；将所述沉淀物B离心分离，并用去离子水和乙醇洗涤干燥，即得三维硫化镉/溴氧化铋异质结光催化剂。

2.根据权利要求1所述应用，其特征在于，步骤1中，所述硝酸铋/乙二醇混合溶液由硝酸铋和乙二醇混合而成，且所述硝酸铋/乙二醇混合溶液中硝酸铋的浓度为0.05～

0.06mol/L；所述十六烷基三甲基溴化铵/乙二醇混合溶液由十六烷基三甲基溴化铵和乙二醇混合而成，且所述十六烷基三甲基溴化铵/乙二醇混合溶液中十六烷基三甲基溴化铵的浓度为0.05～0.08mol/L。

3.根据权利要求1所述应用，其特征在于，步骤1中，所述硝酸铋/乙二醇混合溶液与所述十六烷基三甲基溴化铵/乙二醇混合溶液的体积比为1∶1。

4.根据权利要求1所述应用，其特征在于，步骤1中，所述反应釜中反应的反应温度为

160℃，反应时间为12小时；所述焙烧的温度为400℃，所述焙烧的时间为2小时。

5.根据权利要求1所述应用，其特征在于，步骤1中，所述干燥的温度为80℃，所述干燥的时间为10小时。

6.根据权利要求1所述应用，其特征在于，步骤2中，所述硫化镉/溴氧化铋混合物中硫化镉的质量百分含量为1～7％。

7.根据权利要求1所述应用，其特征在于，步骤2中，所述三维硫化镉/溴氧化铋异质结前驱液的摩尔浓度为0.016～0.02mol/L。

8.根据权利要求1所述应用，其特征在于，步骤2中，所述反应釜中反应的反应温度为

140℃，反应时间为12小时。
