1.一种介孔羟基磷灰石规模化的制备方法，其特征在于，所述制备方法具体操作为：

(1)使用可溶性钙盐作为钙源，磷酸或磷酸盐作为磷源，去离子水作为溶剂，将钙源、磷源和含有羟基或羧基的水溶性维生素按照钙元素、磷元素和水溶性维生素摩尔比为1～2：

1：0.001～0.1加入到去离子水中混合均匀，记为溶液A；

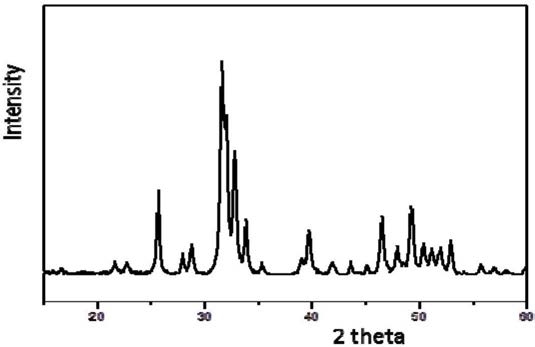

(2)调节溶液A的pH值为6～12，60～200℃条件下在水热反应釜中水热反应1～24小时，过滤、水洗并在50～80℃空气氛围下干燥所得沉淀物，制得介孔羟基磷灰石。

2.如权利要求1所述的介孔羟基磷灰石规模化的制备方法，其特征在于，步骤(1)中可溶性钙盐为氯化钙和/或其水合物、硝酸钙和/或其水合物、乙酸钙和/或其水合物、氧化钙、氢氧化钙中的一种或一种以上；步骤(1)中磷酸盐为磷酸氢二铵、磷酸二氢铵、磷酸氢二钠、磷酸二氢钠、磷酸氢二钾、磷酸二氢钾、焦磷酸钠、三聚磷酸钠、六偏磷酸钠中的一种或一种以上；步骤(1)中水溶性维生素为维生素C、维生素B1、维生素B2、维生素B6、维生素B12、烟酸、泛酸、叶酸、肌醇中的一种或一种以上。

3.如权利要求1所述的介孔羟基磷灰石规模化的制备方法，其特征在于，步骤(1)中钙源摩尔浓度为0.01～1摩尔/升；步骤(1)中磷源摩尔浓度为0.01～1摩尔/升；步骤(1)中水溶性维生素质量浓度为0.001-0.01克/升。

4.如权利要求1所述的介孔羟基磷灰石规模化的制备方法，其特征在于，步骤(2)中调节溶液A的pH值为7-12。

5.如权利要求1所述的介孔羟基磷灰石规模化的制备方法，其特征在于，步骤(2)中水热反应温度为100-160℃；步骤(2)中水热反应时间为2-8小时。

6.如权利要求1所述的介孔羟基磷灰石规模化的制备方法，其特征在于，步骤(2)中水热反应条件为微波和/或超声。
