专利号: 2017101838490
申请人: 南阳理工学院
专利类型:发明专利
专利状态:已下证
专利领域: 清洁
更新日期:2024-01-05
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

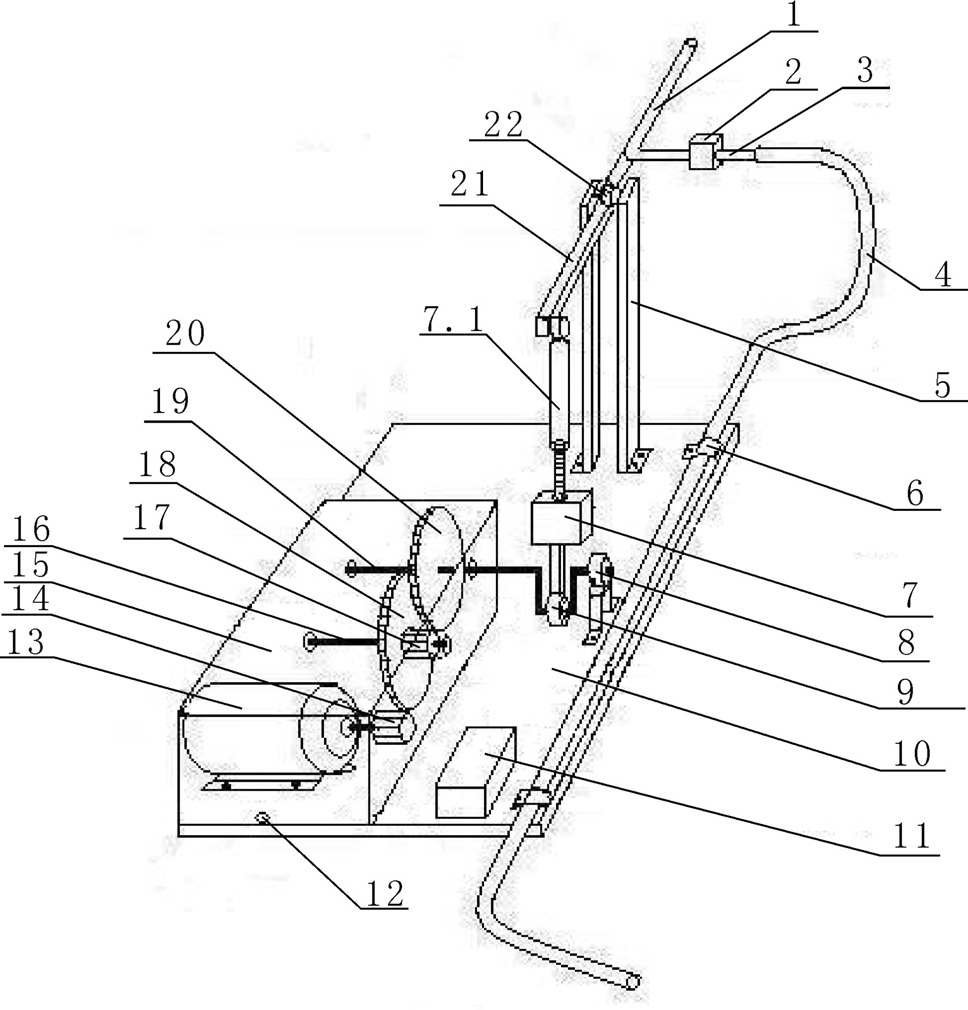

1.一种环卫作业车辆的自动喷洒系统,其特征是:其包括支撑板、设置在支撑板上的驱动机构、连杆伸缩机构、支撑架和控制装置,支撑板设置在环卫作业车辆的车厢板上,所述驱动机构由箱体、设置在箱体内的第一直流电机、从动轴和曲轴杆组成,箱体安装在支撑板上,第一直流电机的输出轴上安装有主动齿轮,从动轴上安装有第一从动小齿轮、第一从动大齿轮,曲轴杆上安装有第二从动齿轮,主动齿轮与第一从动大齿轮啮合,第一从动小齿轮与第二从动齿轮啮合,曲轴杆前端伸出箱体外且端部安装有第一轴承,曲轴杆通过第二轴承与连杆伸缩机构的连接杆下端连接;一联动杆安装在连杆伸缩机构上端与支撑架上端之间,一“L”型喷水管和联动杆与支撑架上端连接的端部连接,“L”型喷水管上设置有电磁阀,电磁阀通过连接钢管与连接软管一端连接,连接软管通过至少两个固定夹固定在支撑板上,连接软管另一端与环卫作业车辆上的气动水泵的出水端通过管道连接;所述连杆伸缩机构由壳体、设置在壳体内的第二直流电机和传动轴组成,第二直流电机的输出轴上安装有主动齿轮,纵向设置在壳体中央的传动轴上安装有减速齿轮,主动齿轮与减速齿轮啮合,传动轴上端从壳体的上盖伸出且与壳体通过轴承连接,一外套管套设在传动轴上端伸出壳体的延伸部上且二者螺纹连接,外套管上端设有第四轴承并通过第四轴承与联动杆连接,传动轴下部与壳体底部中央通过轴承连接,连接杆上端固定在壳体底部,连接杆下端与第一直流电机的减速机构连接;所述控制装置控制驱动机构、连杆伸缩机构及电磁阀动作,所述控制装置由无线连接的无线发射机构和无线接收机构组成,无线发射机构设置在环卫作业车辆的驾驶室内,由安装在塑料壳体内的无线发射单元、为无线发射单元供电的电池组成,无线发射单元具有若干个开关控制按键,通过若干个开关控制按键发射多路互不干扰的无线控制信号,由无线接收机构接收;所述无线接收机构由电源、安装在塑料壳体内部的稳压电路和无线接收单元组成,电源采用环卫作业车辆自身具有的蓄电池,电源与稳压电路、无线接收单元通过导线连接,稳压电路与无线接收单元通过导线连接;所述稳压电路由开关、三端稳压器和第一电容、第二电容组成,与电源相连的开关与三端稳压器的输入端连接,三端稳压器的公共端接地,三端稳压器的输入端与公共端之间接有第一电容,三端稳压器的输出端与公共端之间接有第二电容,三端稳压器的输出端与无线接收单元连接;所述无线接收单元包括无线接收模块、第一三极管、第二三极管、第三三极管、第四三极管、第五三极管、第一继电器、第二继电器、第三继电器、第四继电器和第五继电器,第五继电器为两路输出继电器,无线接收模块的电源输入端与稳压电路连接,无线接收模块的四个高电平输出端、译码有效指示端分别与第一三极管、第二三极管、第三三极管、第四三极管、第五三极管的基极连接,第一三极管、第二三极管、第三三极管、第四三极管的集电极分别与第一继电器、第二继电器、第三继电器、第四继电器的负脉冲触发输入端连接,第一三极管、第二三极管、第三三极管、第四三极管的发射极与第五三极管的集电极相连,第五三极管的发射极与无线接收模块的接地端相连,第一继电器、第二继电器、第三继电器的控制输入端连接,第三继电器的常开触点端和第五继电器的正极输入端连接,第四继电器的常开触点端和第五继电器的正极输入端连接,第一继电器的常开触点端连接电磁阀的电源输入端,第二继电器的常开触点端连接驱动机构的第一直流电机的电源输入端,第五继电器连接连杆伸缩机构的第二直流电机的电源输入端。

2.根据权利要求1所述的环卫作业车辆的自动喷洒系统,其特征是:其无线接收机构的塑料壳体内灌封硅橡胶。
