专利号: 2017101840679
申请人: 河南工程学院
专利类型:发明专利
专利状态:已下证
专利领域: 水、废水、污水或污泥的处理
更新日期:2024-01-05
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

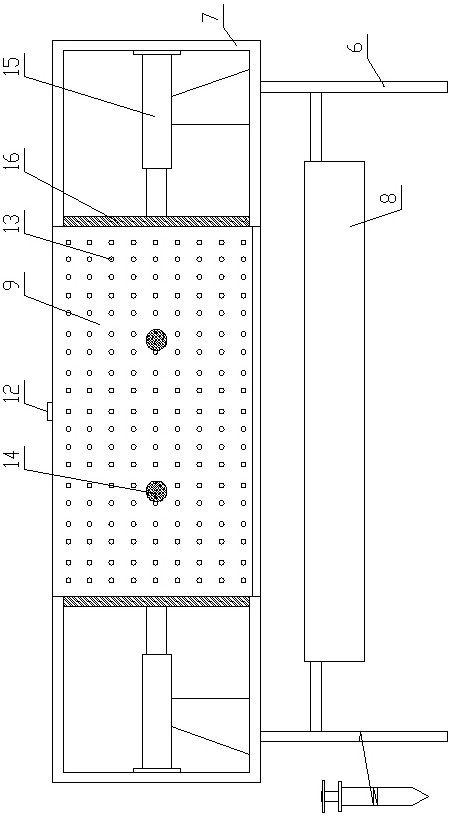

1.转换电极式电渗透高级氧化污泥脱水系统的脱水方法,其特征在于:所述转换电极式电渗透高级氧化污泥脱水系统包括电源、正负极转换器和底架,底架上方设有安装架,底架上安装有位于安装架下方的电渗液收集仓,安装架上安装有外形为长方体的电渗透反应器,安装架上通过绳线连接有加药注射装置,以电渗透反应器的长度方向为左右水平方向,电渗液收集仓的宽度和长度均大于电渗透反应器的宽度和长度,电渗透反应器的左侧和右侧均敞口,电渗透反应器的顶部开设有污泥口,污泥口处后侧通过合页铰接有盖板,盖板前侧通过搭扣与电渗透反应器的顶壁连接;电渗透反应器的内壁设有滤布,电渗透反应器的前侧壁、后侧壁和底部均开设有若干透水孔,电渗透反应器的前侧壁和滤布上对应开设有加药孔,加药孔至少设有两个,加药孔处设有堵头;电渗透反应器的左侧和右侧分别设有一组电极组,两组电极组关于电渗透反应器的中线左右对称设置,位于左侧的电极组包括液压缸和铁电极板,液压缸的缸体固定在安装架的左侧且其轴线沿左右水平方向设置,铁电极板滑动连接在电渗透反应器内,铁电极板的外侧壁与电渗透反应器的内壁密封配合,液压缸的活塞杆连接在铁电极板的左侧面;电源、正负极转换器和两块铁电极板通过导线连接;

加药注射装置包括推杆和注射筒,注射筒的一端封堵且另一端敞口,注射筒的封堵端开设有圆孔,推杆滑动插设在圆孔内并伸入到注射筒内,伸入到注射筒内的推杆的一端固定有活塞,推杆的另一端设有位于注射筒外部的手柄,活塞外缘与注射筒内壁滑动并密封配合,活塞的侧面固定有转轴,转轴与注射筒同轴线设置;注射筒的敞口端设有搅拌喷射机构;

注射筒的敞口端部的内侧开设有内螺纹,搅拌喷射机构包括锥筒结构的喷射头,喷射头侧壁上均匀开设有若干喷射孔,喷射头上同轴线固定有圆筒形的安装台,安装台外侧开设有外螺纹,安装台螺纹连接在注射筒的敞口端部,安装台内固定有固定架,固定架上固定有固定轴,固定轴与注射筒同轴线设置,固定轴上转动连接有扇叶,扇叶的旋进方向朝向喷射头;

注射筒的敞口端面与喷射头的对接处设有橡胶密封垫圈;

盖板的外周与电渗透反应器的对接处设有密封条;

所述的的脱水方法包括以下步骤:

(1)、配制药剂;根据所选高级氧化剂与污泥的比例配制相应浓度的药剂,所选高级氧化剂为过氧化氢、过氧化钠、过氧化钙、过硫酸钠、过硫酸钾或过硫酸铵;

(2)、装入污泥;开启搭扣,打开盖板,通过污泥口向电渗透反应器内装入污泥,关闭盖板,锁上搭扣;

(3)、通过加药注射装置向电渗透反应器内注入药剂;

(4)电渗透脱水;打开电源,两块铁电极板得电,与此同时启动两个液压缸,两个液压缸推动两块铁电极板相向移动,两块铁电极板开始对电渗透反应器内的污泥进行电渗透并挤压,其中在正负极转换器的作用下,两块铁电极板经一定频率时间变换电极,最终污泥在药剂、电渗透以及挤压力的作用下脱出水并产生气体,产生的气体挥发散掉,脱出的水透过滤布从透水孔处流出,最终流至电渗液收集仓内;

(5)收集泥饼;电渗透脱水后,污泥形成泥饼,关闭电源以及两个液压缸,开启搭扣并打开盖板,使用夹持工具将电渗透反应器内的泥饼夹出。

2.根据权利要求1所述的转换电极式电渗透高级氧化污泥脱水系统的脱水方法,其特征在于:步骤(3)中通过加药注射装置向电渗透反应器内注入药剂的具体方法为:将喷射头插入已配制好的药剂内,接着向上拉取手柄,手柄通过推杆拉动活塞向上移动,从而在活塞的作用下药剂从喷射孔吸入注射筒内,注射筒内吸满药剂后,拔出加药孔处的堵头,然后将注射筒插入电渗透反应器的污泥内,注射筒插入污泥内的同时推动手柄,使活塞将注射筒内的药剂从喷射头的喷射孔喷出,由于药剂沿注射筒的轴向方向流动,扇叶在受到药剂流动的冲击下转动,从而对通过扇叶的药剂进行搅拌,由于药剂通过扇叶具有旋转力,药剂进入到喷射头进一步混合,另外喷射头为锥筒结构,喷射孔设置在喷射头的侧壁上,所以药剂从喷射头喷出时会向四周散开,最后均匀地喷射在污泥内,在推动推杆注药过程中,注射筒在电渗透反应器内沿前后方向往复移动,达到更加均匀注射的效果,在一个加药孔内注射完药剂后,再选择另外一个加药孔重复以上注药过程;注入药剂后,拔出注射筒并将堵头重新塞回在加药孔处。
