专利号: 2017101845935
申请人: 陕西科技大学
专利类型:发明专利
专利状态:已下证
专利领域: 发电、变电或配电
更新日期:2024-02-28
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

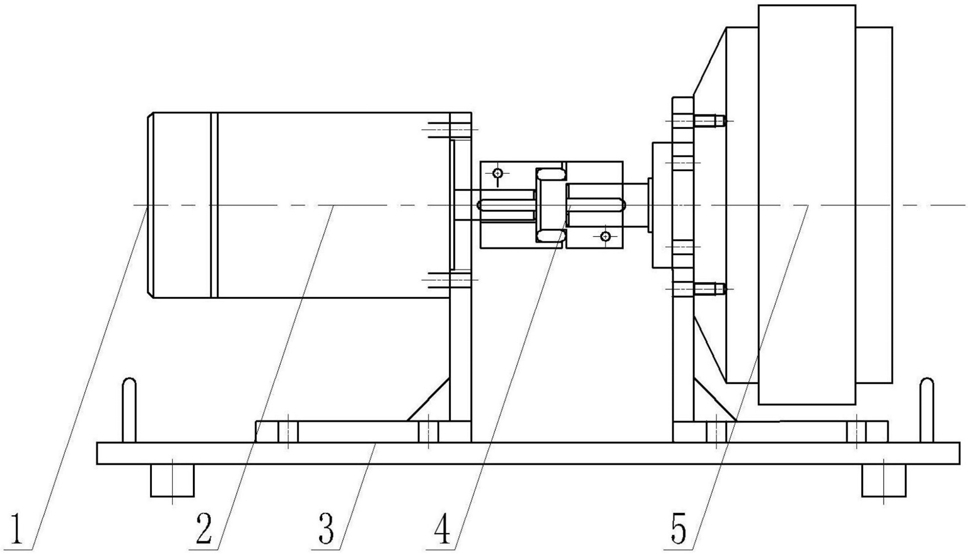

1.一种步进电机驱动器电流标定装置的标定方法,其特征在于,所述步进电机驱动器电流标定装置包括步进电机(2)和磁粉制动器(5),步进电机(2)的输出轴通过联轴器(4)连接至磁粉制动器(5),步进电机(2)的尾轴上装有用于检测步进电机(2)转角的角位移传感器(1),步进电机(2)上连接有用于驱动步进电机(2)的步进电机驱动器(6),且步进电机驱动器(6)与角位移传感器(1)之间连接有控制器(7),控制器(7)与磁粉制动器(5)之间连接有张力控制器(8);

所述标定方法包括以下步骤:

步骤一:确定步进电机(2)的额定设计转矩;

步骤二:调节张力控制器(8)的励磁电流,使磁粉制动器(5)的制动转矩等于步进电机(2)的设计负载转矩;

步骤三:从小到大调节步进电机驱动器(6)的电流设定开关,将步进电机驱动器(6)电流设定为不超过步进电机(2)额定电流的其中一个电流设定档位;

步骤四:控制器(7)向步进电机驱动器(6)发送一定数量的控制脉冲,驱动步进电机(2)在设计负载转矩下转动;并通过角位移传感器(1)记录步进电机(2)的实际转角,与发送控制脉冲对应的步进电机(2)理论转角比较,若两者的差值大于步进电机(2)的一个步距角,则增大步进电机驱动器(6)的电流设定值;

步骤五:不断增大步进电机驱动器(6)的电流设定值,直到发送控制脉冲对应的步进电机(2)理论转角与通过角位移传感器(1)测定的实际转角一致,步进电机驱动器(6)设定的电流值即能够满足步进电机(2)设计负载转矩。

2.根据权利要求1所述的一种步进电机驱动器电流标定装置的标定方法,其特征在于,当磁粉制动器(5)制动转矩与励磁电流之间的关系未知时,在步骤一和步骤二之间还包括:使用扭矩扳手测出张力控制器(8)在不同励磁电流条件下的磁粉制动器(5)提供的制动转矩值。
