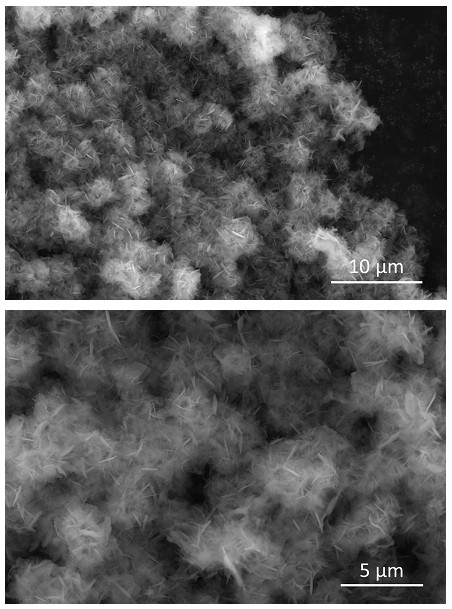

1.花状γ-Fe2O3微球的制备方法，其特征在于：以五羰基铁为铁源、丙三醇为溶剂，在溶剂热条件下制备花状γ-Fe2O3微球；具体步骤如下：将五羰基铁加入到丙三醇溶剂中，常温常压下，搅拌得到浅黄色澄清溶液；再将浅黄色澄清溶液充填在反应釜中进行溶液溶剂热反应；溶剂热反应后的产物进行离心分离，用乙醇和去离子水对产物进行交换洗涤；洗净后产物恒温干燥，即得花状γ-Fe2O3微球产品；五羰基铁和丙三醇溶剂的体积比为1:35；反应溶液占反应釜容积的60%-80%，以5℃/分的加热速率升温至180-220℃，并在该温度下反应

12-16小时。

2.根据权利要求1所述的花状γ-Fe2O3微球的制备方法，其特征在于：洗净后产物恒温

100-140℃干燥10小时。
