1.一种超导石墨烯复合电缆,其特征在于,包括:从内到外依次设置的内支撑管芯、石墨烯层、超导体层、绝热层、电气绝缘层、超导屏蔽层和保护层;所述石墨烯层包括:石墨烯薄膜层、石墨烯涂层、石墨烯复合材料层、超导石墨烯层;所述超导石墨烯层包括:石墨烯插层复合材料层;所述石墨烯层设有一层或多层;所述超导体层由超导带材或超导线材绕制而成,所述超导体层设有一层或多层;所述石墨烯层一面与流通液氮的内支撑管芯外侧面相连接,石墨烯层另一面与超导体层相连接,所述超导石墨烯复合电缆包括:单相冷绝缘型高温超导石墨烯复合电缆、单相热绝缘型高温超导石墨烯复合电缆、三相平行轴冷绝缘型高温超导石墨烯复合电缆、三相同轴冷绝缘型高温超导石墨烯复合电缆。

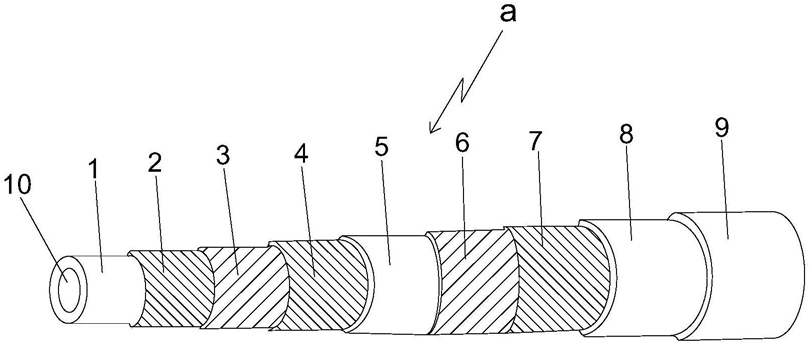

2.根据权利要求1所述的超导石墨烯复合电缆,其特征在于,所述单相冷绝缘型高温超导石墨烯复合电缆结构从内到外分别为:内支撑管芯、石墨烯层、超导体层、石墨烯层、电气绝缘层、超导屏蔽层、石墨烯层、绝热层、保护层;所述电气绝缘层位于绝热层内,工作在液氮温度环境下;所述石墨烯层、超导体层、石墨烯层组成三明治夹芯构型,所述石墨烯层一面与流通液氮的内支撑管芯外侧面相连接,石墨烯层另一面与超导体层相连接;所述超导屏蔽层一面与石墨烯层一面相连接,石墨烯层另一面与流通液氮的绝热层波纹管面相连接。
3.根据权利要求1所述的超导石墨烯复合电缆,其特征在于,所述单相热绝缘型高温超导石墨烯复合电缆的电气绝缘层置于绝热层外面,处于环境温度下,其结构从内到外分别为:内支撑管芯、石墨烯层、超导体层、石墨烯层、绝热层、电气绝缘层、屏蔽层、石墨烯层、保护层;所述石墨烯层、超导体层、石墨烯层组成三明治夹芯构型,所述石墨烯层一面与流通液氮的内支撑管芯外侧面相连接,石墨烯层另一面与超导体层相连接,所述超导屏蔽层一面与石墨烯层一面相连接。
4.根据权利要求1所述的超导石墨烯复合电缆,其特征在于,所述三相平行轴冷绝缘型高温超导石墨烯复合电缆的各相结构从内到外分别为:内支撑管芯、石墨烯层、超导体层、石墨烯层、电气绝缘层、超导屏蔽层、石墨烯层、绝热层、保护层;所述三相电缆各相电气绝缘层位于统一的绝热层内,工作在液氮温度环境下;所述石墨烯层、超导体层、石墨烯层组成三明治夹芯构型,所述石墨烯层一面与流通液氮的内支撑管芯外侧面相连接,石墨烯层另一面与超导体层相连接;所述三相电缆各相的超导屏蔽层一面与石墨烯层一面相连接,石墨烯层另一面与流通液氮的绝热层波纹管面相连接。
5.根据权利要求1所述的超导石墨烯复合电缆,其特征在于,所述三相同轴冷绝缘型高温超导石墨烯复合电缆的三相超导层依次沿着同一个轴绕制,整根电缆只采用一个超导屏蔽层,其结构从内到外分别为:内支撑管芯、A相石墨烯层、A相超导体层、A相电气绝缘层、B相石墨烯层、B相超导体层、B相电气绝缘层、C相石墨烯层、C相超导体层、C相电气绝缘层、超导屏蔽层、石墨烯层、绝热层、保护层;所述三相电缆的A相超导体层、B相超导体层、C相超导体层各自分别与A相石墨烯层、B相石墨烯层、C相石墨烯层相连接,其中A相石墨烯层一面与流通液氮的内支撑管芯外侧面相连接;所述超导屏蔽层一面与石墨烯层一面相连接,石墨烯层另一面与流通液氮的绝热层波纹管面相连接。
6.根据权利要求1所述的超导石墨烯复合电缆,其特征在于,所述内支撑管芯包括:中空液氮通道或中空液氦通道、中空金属波纹管或由金属线绕制的实心股线;所述的内支撑管芯采用导电和导热性的金属材料。
7.根据权利要求1所述的超导石墨烯复合电缆,其特征在于,所述超导体层包括:铋系超导带材、钇系超导带材、MgB2带材、新型铁基超导带材、低温超导带材;所述铋系超导带材包括BSCCO;所述钇系超导带材包括YBa2Cu3O7,其中Y元素可被其它稀土元素替代;所述低温超导带材包括:NbTi超导带材、Nb3Sn超导带材或Nb3Al超导带材;所述新型铁基超导带材包括:1111体系超导、122体系超导、111体系超导或11体系超导。
8.根据权利要求1所述的超导石墨烯复合电缆,其特征在于,所述绝热层包括由同轴双层波纹管套制的本体恒温器,两层波纹管之间抽成真空;所述绝热层嵌有多层防辐射金属箔。
9.根据权利要求1所述的超导石墨烯复合电缆,其特征在于,所述电气绝缘层包括:热绝缘层和冷绝缘层;所述电气绝缘层包括:聚丙烯复合层压纸、聚酰亚胺纸、低密度聚乙烯薄膜。
10.根据权利要求1所述的超导石墨烯复合电缆,其特征在于,所述超导屏蔽层采用与超导体层相同的超导带材或相同的超导线材,但绕制方向相反;所述超导屏蔽层与石墨烯层一面相连接,石墨烯层另一面与流通液氮的绝热层波纹管外侧面相连接。
11.根据权利要求1所述的超导石墨烯复合电缆,其特征在于,所述保护层包括氯丁胶、氯乙烯、聚氯乙烯或氯磺化聚乙烯。
