专利号: 2017101942761
申请人: 柳州申通汽车科技有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 一般车辆
更新日期:2023-08-10
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

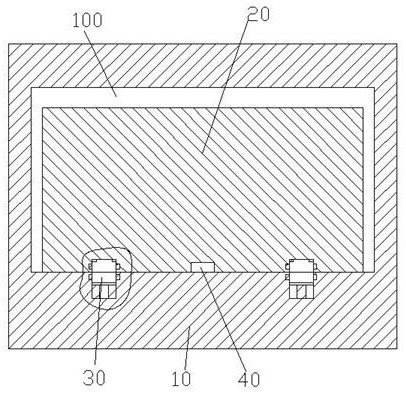

1.一种汽车货物运输装置,包括货柜车厢以及货柜箱,货柜车厢的内腔底壁上设置有位于左右对称轴上且前后延伸的导向凸条,货柜箱底壁设置有与导向凸条相配合的导向凹槽,其特征在于:货柜箱底壁中设置有左右对称的两个阶梯槽,阶梯槽两侧对称设置有第一限位槽,货柜车厢的内腔底壁上左右对称设置有伸入阶梯槽的升降装置,升降装置包括开口朝向内腔的滑动槽以及滑动安装在滑动槽中的滑动板,滑动板下端中心处固定安装有螺纹套筒,螺纹套筒中螺纹配合安装有升降螺纹杆,升降螺纹杆与固定安装在滑动槽底端的升降电机动力连接,升降电机的外部设置有防护组件,防护组件包括减震板以及底部与减震板固定连接的金属降热片,滑动板上端通过第一弹簧安装有安装块,安装块中心处设置有上下延伸的通槽,通槽中滑动安装有滑动架,滑动架下端与滑动板固定连接,滑动架中设置有开口朝上的挤推槽,挤推槽中滑动安装有纵向挤推柱,滑动架左右两侧对称设置有连通挤推槽的伸缩槽,伸缩槽中滑动安装有横向挤推柱,滑动槽两侧壁上端左右对称设置有第二限位槽,安装块中还安装有与第一限位槽和第二限位槽相配合的锁定装置。

2.如权利要求1所述的汽车货物运输装置,其特征在于:所述减震板设置在所述升降电机的底部,所述减震板与所述货柜车厢固定连接,所述减震板的顶部面积大于所述升降电机的底部面积,所述金属降热片设置在所述升降电机的外部,所述金属降热片设置有三片以上且分别等距设置在所述升降电机的外部。

3.如权利要求1所述的汽车货物运输装置,其特征在于:所述锁定装置包括左右对称设置在所述安装块中的上滑槽和下滑槽以及连通所述上滑槽和下滑槽的连通槽,所述连通槽内侧与所述通槽相通,所述上滑槽和下滑槽中分别滑动安装有上限位臂和下限位臂,所述连通槽中可左右滑动地安装有连接臂,所述连接臂与所述上限位臂和下限位臂固定连接,所述连接臂内侧端设置有向内侧凸出的凸出块,所述连接臂外侧端与所述连通槽的外侧端壁之间固定安装有第二弹簧。

4.如权利要求1所述的汽车货物运输装置,其特征在于:所述横向挤推柱内侧端面设置有受压斜面,所述纵向挤推柱下端设置有与所述受压斜面配合的作用斜面。

5.如权利要求1所述的汽车货物运输装置,其特征在于:所述纵向挤推柱两侧端面上固定设置有第一导向凸出,所述第一导向凸出滑动安装在设置于所述挤推槽侧壁中的第一导向凹槽中,且所述第一导向凹槽中还设置有与所述第一导向凸出相抵的第三弹簧。

6.如权利要求1所述的汽车货物运输装置,其特征在于:所述横向挤推柱上下端面上固定设置有第二导向凸出,所述第二导向凸出滑动安装在设置于所述伸缩槽上下端壁中的第二导向凹槽中,且所述第二导向凹槽中还设置有与所述第二导向凸出相抵的第四弹簧。
