专利号: 2017101955742
申请人: 江苏福克斯新能源科技有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 基本电气元件
更新日期:2024-11-13
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

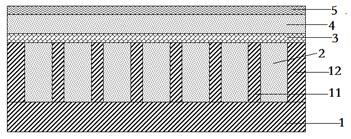

1.一种散热型太阳能电池组件,其特征在于:所述散热型太阳能电池组件由下至上依次包括金属背板、第一粘结层、太阳能电池片层、第二粘结层以及玻璃盖板,所述金属背板包括多个相互分离的支撑柱,所述支撑柱的顶面和侧面具有绝缘层,所述支撑柱的顶面与所述太阳能电池片层的背面直接接触,所述第一粘结层嵌入相邻支撑柱之间的间隙中。

2.根据权利要求1所述的散热型太阳能电池组件,其特征在于:所述金属背板的四周边缘具有阻挡条,所述阻挡条的顶面和侧面具有绝缘层,所述阻挡条的高度与所述支撑柱的高度相同。

3.根据权利要求1所述的散热型太阳能电池组件,其特征在于:多个相互分离的所述支撑柱呈矩阵排列或无规则排列,所述支撑柱的直径为10-50毫米,与单个太阳能电池片直接接触的所述支撑柱的个数为4-50个。

4.根据权利要求1所述的散热型太阳能电池组件,其特征在于:所述金属背板的材质为铝、铜、不锈钢、铁或锌。

5.根据权利要求1或2所述的散热型太阳能电池组件,其特征在于:所述绝缘层的材质为氧化铝、氧化硅、氮化硅、氮氧化硅中的一种或多种,所述绝缘层的厚度为100-200纳米。

6.根据权利要求1所述的散热型太阳能电池组件,其特征在于:所述太阳能电池片层中的太阳能电池片为单晶硅电池片、多晶硅电池片、砷化镓电池片、铜铟镓硒电池片、单晶锗电池片中的一种。

7.根据权利要求1所述的散热型太阳能电池组件,其特征在于:所述第一粘结层和所述第二粘结层的材质为EVA或PVB。

8.一种如权利要求1-7任一项所述的散热型太阳能电池组件的制备方法,其特征在于:其包括如下步骤:

(1)准备金属基材,利用掩膜工艺在金属基材上形成多个相互分离的支撑柱以及位于金属基材四周边缘的阻挡条,然后通过热氧化或PECVD工艺在支撑柱的顶面和侧面以及阻挡条的顶面和侧面形成绝缘层,以形成金属背板;

(2)然后将第一粘结层注入邻支撑柱之间的间隙中,铺设太阳能电池片层;

(3)在电池片层上铺设第二粘结层以及玻璃盖板,通过层压工艺形成太阳能电池组件。
