专利号: 2017101974334
申请人: 浙江工业大学
专利类型:发明专利
专利状态:已下证
专利领域: 测量;测试
更新日期:2023-12-11
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

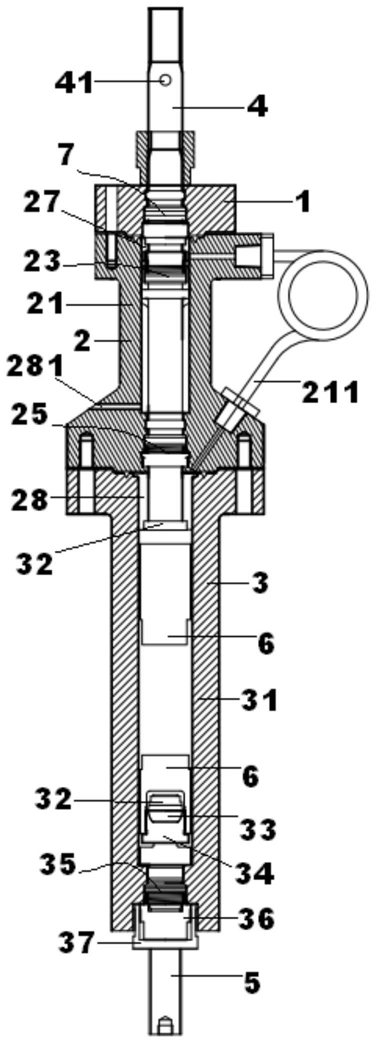

1.一种超高压氢环境轻便式环境力学试验装置,其特征是,包括封盖(1),与封盖连接的上釜体(2),与上釜体连接的下釜体(3),上拉伸杆(4)和下拉伸杆(5);上拉伸杆上端与拉伸机连接,上拉伸杆伸入封盖、上釜体和下釜体中,下拉伸杆上部伸入下釜体中,上拉伸杆和下拉伸杆的相对端均设有夹头(6);所述上釜体包括设有第一竖向通孔的上腔体(21),由上至下依次设于上拉伸杆和第一竖向通孔上部之间的上环形支撑件(22)、第一动密封结构(23)和上导向环(231),由上至下依次设于上拉伸杆和第一竖向通孔下部之间的下导向环(24)、第二动密封结构(25)和下环形支撑件(26);封盖和上釜体之间构成上空腔(27),上釜体和下釜体之间构成中空腔(28),上腔体上设有联通上空腔和中空腔的导气管(211),封盖内设有第三动密封结构(7),下拉伸杆和下釜体之间设有第四动密封结构。

2.根据权利要求1所述的超高压氢环境轻便式环境力学试验装置,其特征是,与上导向环和下导向环之间的第一竖向通孔相对应的上腔体上设有排气孔(281),排气孔与第一竖向通孔联通;上腔体下部设有与中腔体联通的导气管口(29)、进气口、出气口、数字传感器接口、压力传感器接口和爆破片口。

3.根据权利要求1所述的超高压氢环境轻便式环境力学试验装置,其特征是,下釜体包括设有第二竖向通孔的下腔体(31),设于上拉伸杆和第二竖向通孔上部之间的圆螺母(32),由上至下依次设于上拉伸杆和第一竖向通孔下部之间的圆螺母(32)、半圆形螺母(33)、底座(34)、下螺母(36)和六角螺母(37);第四动密封结构(35)位于底座和下螺母之间。

4.根据权利要求1所述的超高压氢环境轻便式环境力学试验装置,其特征是,上拉伸杆上部设有横向通孔(41),上环形支撑件和下环形支撑件均为螺母。

5.根据权利要求1所述的超高压氢环境轻便式环境力学试验装置,其特征是,下拉伸杆上部设有环形凸台(51),下拉伸杆下端设有与拉伸机连接的连接杆。

6.根据权利要求1所述的超高压氢环境轻便式环境力学试验装置,其特征是,封盖包括可伸入上拉伸杆的竖孔(11),竖孔上部内设有导向环(12),竖孔下部内设有封盖螺母(13),封盖螺母下部伸入第一竖向通孔中;封盖下表面设有环绕竖孔的对中凸台(14),上釜体上设有与对中凸台对应的环形凹槽(15),环形凹槽底面上设有密封圈槽(16)。

7.根据权利要求1所述的超高压氢环境轻便式环境力学试验装置,其特征是,第一动密封结构、第二动密封结构、第三动密封结构和第四动密封结构均包括由上至下依次排列的梯形垫圈(201)、三角形垫圈(202)、o形密封圈(203)、矩形垫圈(204)和弹簧(205)。

8.根据权利要求7所述的超高压氢环境轻便式环境力学试验装置,其特征是,矩形垫圈所采用的材料为柔性石墨。

9.根据权利要求7或8所述的超高压氢环境轻便式环境力学试验装置,其特征是,梯形垫圈和三角形垫圈均采用聚醚醚酮材料,o形密封圈采用全氟醚材料。
