专利号: 201710197464X
申请人: 长安大学
专利类型:发明专利
专利状态:已下证
专利领域: 教育;密码术;显示;广告;印鉴
更新日期:2024-01-05
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

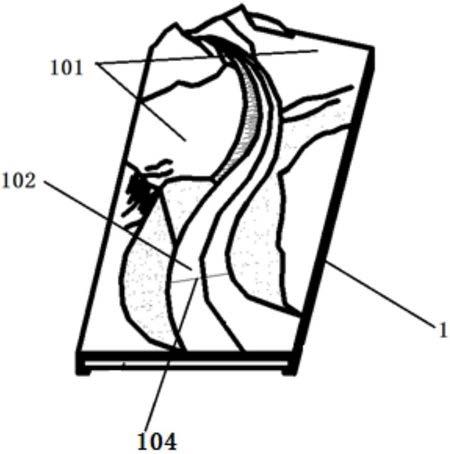

1.道路几何设计平面、纵断面和横断面教学模型,其特征在于:包括地形和道路模块(1),所述地形和道路模块(1)的上端面设置有地形(101),沿所述地形(101)的起伏弯曲设有道路(102),所述道路(102)上设有竖向剖面模块(2)和横断面模块(4),其中,所述竖向剖面模块(2)和横断面模块(4)可拆卸式安装在地形和道路模块(1)上;

所述道路(102)的中心处开设有第一凹槽(103),所述第一凹槽(103)沿道路(102)的竖向方向贯通;所述竖向剖面模块(2)为弹性平面板材,同时,所述竖向剖面模块(2)插装在所述第一凹槽(103)内;

所述道路(102)上开设有第三凹槽(104),且所述第三凹槽(104)沿道路(102)的横向方向贯通;

所述横断面模块(4)为平面板材,其插装在所述第三凹槽(104)内,且与竖向剖面模块(2)不相交。

2.根据权利要求1所述的道路几何设计平面、纵断面和横断面教学模型,其特征在于:所述竖向剖面模块(2)上可拆卸式安装有路线模块(3),所述路线模块(3)的横截面为T型结构,同时,所述路线模块(3)置于第一凹槽(103)内,且所述路线模块(3)水平端的上表面与道路(102)的上表面置于同一水平面。

3.根据权利要求2所述的道路几何设计平面、纵断面和横断面教学模型,其特征在于:沿所述T型结构竖直端的下表面中心线开设有第二凹槽(301),所述路线模块(3)与竖向剖面模块(2)通过第二凹槽(301)连接。

4.根据权利要求2所述的道路几何设计平面、纵断面和横断面教学模型,其特征在于:所述第一凹槽(103)和竖向剖面模块(2)的上边缘线的形状与路线模块(3)的形状相一致。

5.根据权利要求1所述的道路几何设计平面、纵断面和横断面教学模型,其特征在于:所述地形和道路模块(1)的下端面可拆卸式安装有平面模块(5);所述平面模块(5)的上端面与所述竖向剖面模块(2)的下边缘相接触。

6.根据权利要求5所述的道路几何设计平面、纵断面和横断面教学模型,其特征在于:所述地形和道路模块(1)下端开设有凸型槽,所述平面模块(5)插装在所述凸型槽内。
