专利号: 2017102006504
申请人: 长安大学
专利类型:发明专利
专利状态:已下证
专利领域: 道路、铁路或桥梁的建筑
更新日期:2024-01-05
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

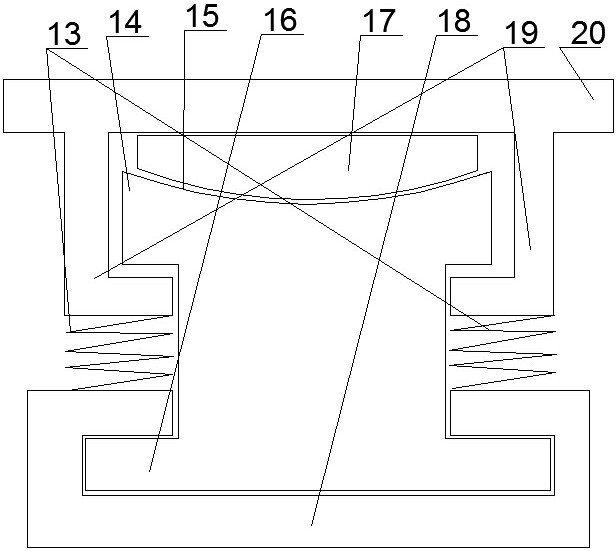

1.一种桥梁减震缓冲组件及监测系统,其特征在于:包括桥梁减震缓冲组件和监测系统,桥梁减震缓冲组件包括设置在桥梁底的L形滑轨、位于L形滑轨内的工字型钢、设置在工字型钢上的弧形面、设置在弧形面上与之相配合的滑块、套装在工字型钢下的基座、设置在桥梁底面的轨道机构,所述L形滑轨与基座之间通过弹簧连接;

所述轨道机构包括设置在所述桥梁底面用于行走的主轨道,与所述主轨道相配合用于检测桥梁底面的副轨道;

监测系统包括设置在所述轨道机构上用于检测桥梁底面实况的检测机构,所述检测机构包括行走机构,设置在所述行走机构上的机械臂,与所述机械臂相配合设置在所述行走机构上,并用于与所述副轨道相配合的副检测机构;

所述副检测机构包括副行走机构,设置在所述副行走机构下部用于支撑监测模块的平衡模块,设置在所述副行走机构且与所述平衡模块相配合的伸缩模块,设置在所述伸缩模块上的监测模块;

所述主轨道为沿桥梁底面一侧设置的工字钢轨道,所述副轨道为设置在桥梁底面桥孔面上且与所述工字钢轨道垂直的副工字钢轨道。

2.如权利要求1所述的桥梁减震缓冲组件及监测系统,其特征在于:所述行走机构包括行走座,设置在所述行走座上部的行走轮组,设置在所述行走座内的副行走机构,设置在所述行走座上且与所述副行走机构相配合的所述机械臂;

所述机械臂为电动伸缩杆,且所述电动伸缩杆端部设置电磁座。

3.如权利要求2所述的桥梁减震缓冲组件及监测系统,其特征在于:所述行走轮组包括设置在工字钢轨道上的水平行走轮和垂直行走轮;

所述副行走机构包括副行走座,设置在所述副行走座上用于驱动行走的副行走轮组;

所述副行走轮组包括副水平行走轮和副垂直行走轮,设置在所述副行走座上的位置传感器,设置在副行走座下底面的所述平衡模块和所述伸缩模块。

4.如权利要求3所述的桥梁减震缓冲组件及监测系统,其特征在于:所述平衡模块包括设置在所述副行走座上的MEMS陀螺仪和MEMS加速计,设置在所述副行走座两侧的副伸缩杆,设置在所述副伸缩杆端部通过调整电机设置的平衡杆,设置在所述平衡杆下端的平衡球。

5.如权利要求4所述的桥梁减震缓冲组件及监测系统,其特征在于:所述伸缩模块包括第一级伸缩杆,设置在所述第一级伸缩杆上的第二级伸缩杆,以及设置在所述第二级伸缩杆上的第三级伸缩杆;

所述监测模块包括高清摄像头、超声波探伤仪和设置在所述第三级伸缩杆上的无线信号发射器。

6.如权利要求5所述的桥梁减震缓冲组件及监测系统,其特征在于:所述副工字钢轨道比工字钢轨道的竖直高度低。
