1.含三噻吩并吡咯-噻吩的有机染料，其特征在于，具有式(12)或式(17)的化学结构式：

2.制备权利要求1所述含三噻吩并吡咯-噻吩的有机染料的方法，其特征在于：所述式(12)化合物的制备方法包括如下步骤：使式(1)化合物发生溴化反应生成式(2)化合物；使式(2)化合物发生水解反应生成式(3)化合物；使式(3)化合物发生脱羧反应生成式(4)化合物；使式(4)化合物与3-溴-2-噻吩溴化锌发生偶联反应生成式(5)化合物；使式(5)化合物与4-己氧基苯胺发生偶联环合反应生成式(6)化合物；使式(6)化合物发生取代反应生成式(7)化合物；使式(7)化合物与4-己基-5-溴-2-噻吩甲醛发生Still偶联反应生成式(8)化合物；使式(8)化合物发生溴化反应生成式(9)化合物；使式(9)化合物与式(10)化合物发生Suzuki偶联反应生成式(11)化合物；使式(11)化合物与氰基乙酸发生Knoevenagel缩合反应生成式(12)化合物，即含三噻吩并吡咯-噻吩的有机染料；

3.根据权利要求2所述的含三噻吩吡咯-噻吩的有机染料的制备方法，其特征在于：包括如下步骤：步骤一，使式(1)化合物在溶剂N,N-二甲基甲酰胺中与N-溴代丁二酰亚胺发生溴化反应生成式(2)化合物，其中化合物用量以物质的量计，式(1)化合物：N-溴代丁二酰亚胺＝1：

1.1～1.3；所述反应温度为0～50℃，反应时间为6～12h；

步骤二，使式(2)化合物在混合溶剂四氢呋喃和甲醇中，在氢氧化锂水溶液的作用下发生水解反应生成式(3)化合物，其中化合物用量以物质的量计，式(2)化合物：氢氧化锂＝1：

1.5～3.5，所述氢氧化锂水溶液的浓度为10％；所述反应温度为25～80℃，反应时间为2～

6h；

步骤三，使式(3)化合物在溶剂喹啉中在铜粉的作用下发生脱羧反应生成式(4)化合物，其中化合物用量以物质的量计，式(3)化合物：铜＝1：1～5；所述反应温度为150～250℃，反应时间为1～5h；

步骤四，使式(4)化合物在催化剂Pd(dppf)Cl2作用下与3-溴-2-噻吩溴化锌溶液发生偶联反应生成式(5)化合物，其中化合物用量以物质的量计，式(4)化合物：3-溴-2-噻吩溴化锌：Pd(dppf)Cl2＝1：1～1.3：0.01～0.05，所述3-溴-2-噻吩溴化锌溶液浓度为0.4mol/L；

所述反应温度为25～75℃，反应时间为12～48h；

步骤五，使式(5)化合物在溶剂甲苯中，在叔丁醇钠、三(二亚苄基丙酮)二钯、1,1'-双(二苯基膦)二茂铁与4-己氧基苯胺发生偶联环合反应生成式(6)化合物，其中化合物用量以物质的量计，式(5)化合物：4-己氧基苯胺：叔丁醇钠：三(二亚苄基丙酮)二钯：1,1'-双(二苯基膦)二茂铁＝1：0.8～1.5：2～16：0.02～0.1：0.1～0.3；所述反应温度为80～120℃，反应时间为4～12h；

步骤六，使式(6)化合物在溶剂四氢呋喃中，在正丁基锂作用下，再和三丁基氯化锡发生取代反应生成式(7)化合物，其中化合物用量以物质的量计，式(6)化合物：三丁基氯化锡：正丁基锂＝1：1～1.3：1～1.3，所述正丁基锂浓度为2.5mol/L，反应温度为-78～40℃，反应时间为2～12h；

步骤七，使式(7)化合物在溶剂甲苯中，在催化剂四(三苯基膦)钯的作用下与4-己基-

5-溴-2-噻吩甲醛发生Still偶联反应生成式(8)化合物，其中化合物用量以物质的量计，式(7)化合物：4-己基-5-溴-2-噻吩甲醛：四(三苯基膦)钯＝1：0.8～1：0.02～0.1，反应温度为80～120℃，反应时间为4～12h；

步骤八，使式(8)化合物在溶剂四氢呋喃中与N-溴代丁二酰亚胺发生溴化反应生成式(9)化合物，其中化合物用量以物质的量计，式(8)化合物：N-溴代丁二酰亚胺＝1：1.1～

1.3；反应温度为0～50℃，反应时间为6～12h；

步骤九，使式(9)化合物在混合溶剂水和四氢呋喃中，在催化剂四(三苯基膦)钯、无机碱碳酸钾的作用下，与式(10)化合物发生Suzuki偶联反应生成式(11)化合物，其中化合物用量以物质的量计，式(9)化合物：式(10)化合物：四(三苯基膦)钯：无机碱碳酸钾＝1：1～

3：0.02～0.1：2～8，反应温度为25～75℃，反应时间为4～12h；

步骤十，使式(15)化合物在混合溶剂乙腈和氯仿中，在有机碱哌啶的作用下，与氰基乙酸发生加成消除反应生成式(16)化合物，即含三噻吩吡咯-噻吩的有机染料，其中化合物用量以物质的量计，式(15)化合物：氰基乙酸：哌啶＝1：1～5：1～5，反应温度为60～90℃，反应时间为8～24h。

4.制备权利要求1所述含三噻吩并吡咯-噻吩的有机染料的方法，其特征在于：所述式(17)化合物的制备方法包括如下步骤：使权利要求2所述式(7)化合物与3-己基-2-溴噻吩发生Still偶联反应生成式(13)化合物；使式(13)化合物发生Vilsmeier-Hacck反应生成式(14)化合物；使式(14)化合物发生溴化反应生成式(15)化合物；使式(15)化合物与式(10)化合物发生Suzuki偶联反应生成式(16)化合物；使式(16)化合物与氰基乙酸发生Knoevenagel缩合反应生成式(17)化合物，即含三噻吩并吡咯-噻吩的有机染料；

5.根据权利要求4所述的含三噻吩并吡咯-噻吩的有机染料的制备方法，其特征在于：

包括如下步骤：

步骤一，使式(7)化合物在溶剂甲苯中，在催化剂四(三苯基膦)钯作用下，与3-己基-2-溴噻吩发生Still偶联反应生成式(13)化合物，其中化合物用量以物质的量计，式(7)化合物：3-己基-2-溴噻吩：四(三苯基膦)钯＝1：0.8～1：0.02～0.1，反应温度为80～120℃，反应时间为4～12h；

步骤二，使式(13)化合物在溶剂N,N-二甲基甲酰胺中，三氯氧磷作用下，发生Vilsmeier-Hacck反应生成式(14)化合物，其中化合物用量以物质的量计，式(13)化合物：三氯氧磷＝1：1～8，反应温度为0～50℃，反应时间为2～6h；

步骤三，使式(14)化合物在溶剂四氢呋喃中与N-溴代丁二酰亚胺发生溴化反应生成式(15)化合物，其中化合物用量以物质的量计，式(14)化合物：N-溴代丁二酰亚胺＝1:1.1～

1.3；反应温度为0～50℃，反应时间为6～12h；

步骤四，使式(15)化合物在混合溶剂水和四氢呋喃中，在催化剂四(三苯基膦)钯、无机碱碳酸钾的作用下，与式(10)化合物发生Suzuki偶联反应生成式(16)化合物，其中化合物用量以物质的量计，式(15)化合物：式(10)化合物：四(三苯基膦)钯：无机碱碳酸钾＝1：1～

3：0.02～0.1：2～8，反应温度为25～75℃，反应时间为4～12h；

步骤五，使式(16)化合物在混合溶剂乙腈和氯仿中，在有机碱哌啶的作用下，与氰基乙酸发生加成消除反应生成式(17)化合物，即含三噻吩吡咯-噻吩的有机染料，其中化合物用量以物质的量计，式(16)化合物：氰基乙酸：哌啶＝1：1～5：1～5，反应温度为60～90℃，反应时间为8～24h。

6.根据权利要求2或4所述的含三噻吩吡咯-噻吩的有机染料的制备方法，其特征在于：

所述方法的各步骤中还包含分离纯化的步骤。

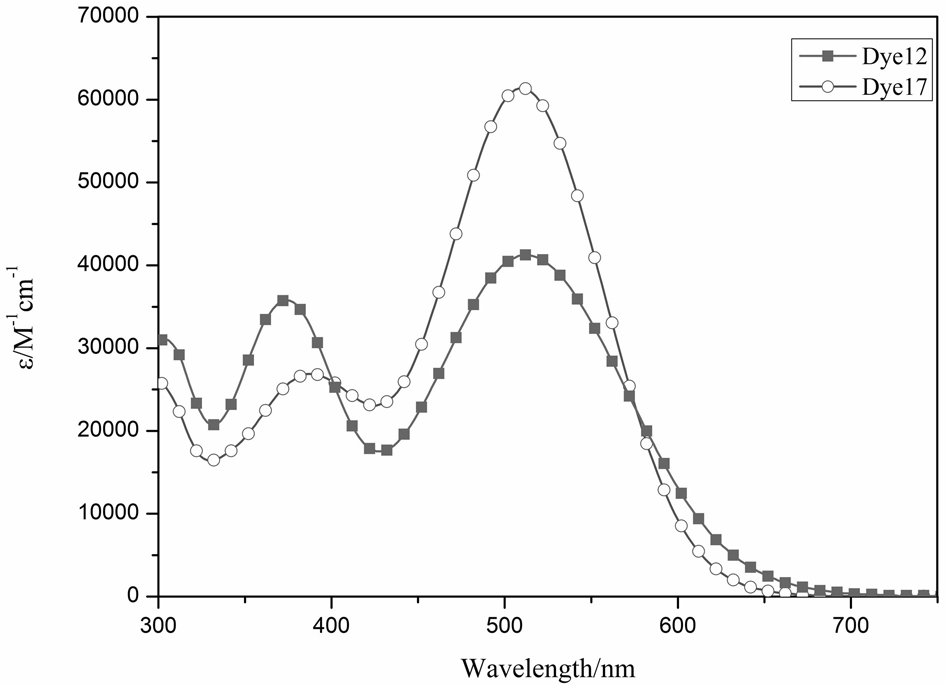

7.权利要求1所述的含三噻吩吡咯-噻吩的有机染料在染料敏化太阳能电池中的应用。
