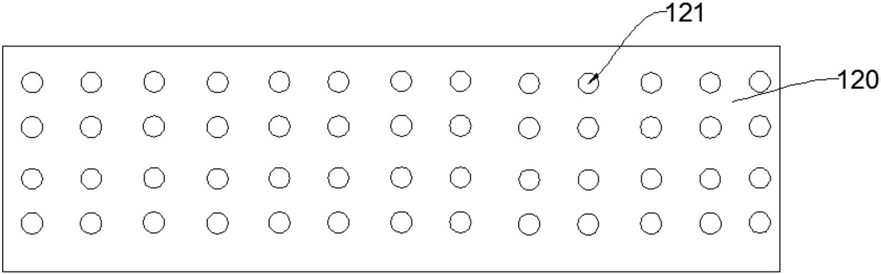

1.一种蓖麻蚕平板丝制作方法，其特征在于，包括将在结丝板以层板状铺展开的蓖麻蚕丝剖下得到蓖麻蚕丝板，对所述蓖麻蚕丝板进行双向同步拉伸；在双向同步拉伸所述蓖麻蚕丝板之前，还包括对所述蓖麻蚕丝板进行脱胶处理，脱胶处理所述蓖麻蚕丝板的方法包括：水浴加热所述蓖麻蚕丝板，同时进行超声振荡，并洗涤，在水浴加热所述蓖麻蚕丝板的步骤中，水浴加热的浴比为1:20，温度为120℃～130℃，工作压力为0 .15～0 .2Mpa；所述超声振荡的频率为28～56KHz，功率为1 .5～2Kw，时间为3～5min，经过脱胶处理后，所述蓖麻蚕丝板的丝胶含量减少至20～30wt％。2.根据权利要求1所述的蓖麻蚕平板丝制作方法，其特征在于，双向同步拉伸所述蓖麻蚕丝板的加工方法包括：以相同的拉伸速率对所述蓖麻蚕丝板相对的两边同时进行拉伸，直至所述蓖麻蚕丝板的长度达到设定拉伸长度。3.根据权利要求2所述的蓖麻蚕平板丝制作方法，其特征在于，在以相同的拉伸速率对所述蓖麻蚕丝板相对的两边同时进行拉伸的步骤中，拉伸力为5N～10N，拉伸速率为200～500mm/min。4.根据权利要求2或3所述蓖麻蚕平板丝制作方法，其特征在于，所述蓖麻蚕丝板在所述设定拉伸长度保持15～20min。5.根据权利要求1所述的蓖麻蚕平板丝制作方法，其特征在于，所述结丝板开设有均匀的网孔。6.一种面膜，其特征在于，由权利要求1～5所述的蓖麻蚕平板丝制成。
