专利号: 2017102032091
申请人: 和县华安玻璃制品有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 清洁
更新日期:2025-04-15
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

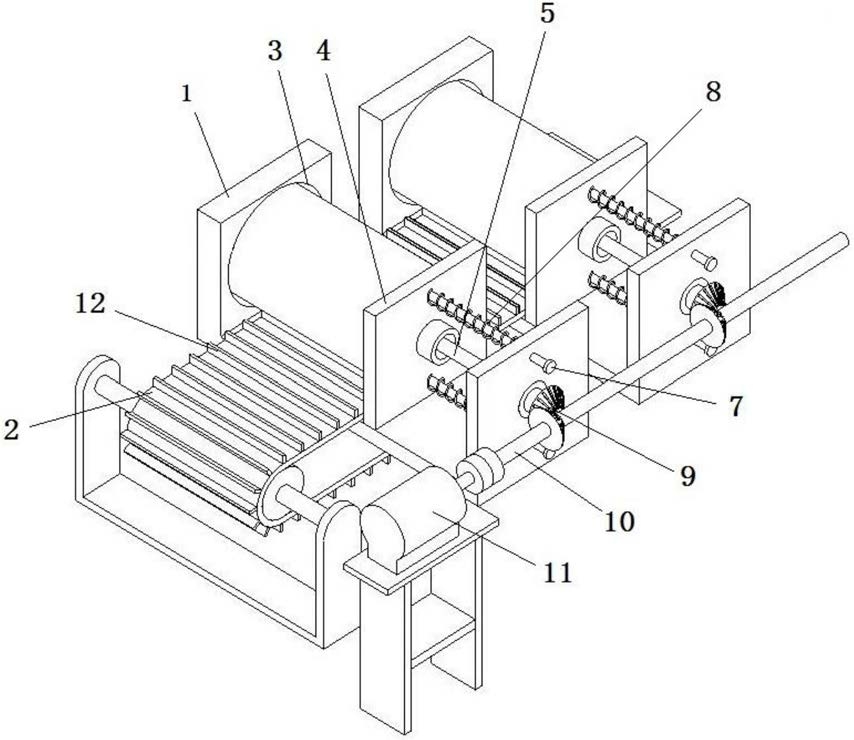

1.一种玻璃瓶清洗用固定装置,其特征在于:包括呈排分布的固定座和循环输送带,所述固定座呈U型,左立板内开设有用于卡入瓶底的定位槽,右立板中穿设有内清洗杆,所述固定座内部设有固定瓶体用的活动推板,所述活动推板和右立板之间设有一组限位杆,所述限位杆的外侧套设有挤压弹簧,所述活动推板的中部开设有瓶口穿孔,所述内清洗杆的一端表面均布有弹性清洗条,另一端通过转向齿轮组与传动杆转动连接,所述传动杆通过联轴器与驱动电机连接,所述循环输送带的上层带体位于瓶体和固定座底板之间,所述循环输送带的外表面均布有用于对瓶体外部刮洗的横隔板。

2.根据权利要求1所述的玻璃瓶清洗用固定装置,其特征在于:所述定位槽的槽径比瓶体底端直径大1-2cm,所述瓶口穿孔的孔径比瓶体瓶口直径大0.3-0.5cm,所述瓶体固定于固定座后,在横隔板的推动下能够进行一定幅度的旋转跳动。

3.根据权利要求1所述的玻璃瓶清洗用固定装置,其特征在于:所述限位杆的内端部与活动推板固定,外端部穿过固定座右立板并设有防脱头。

4.根据权利要求1所述的玻璃瓶清洗用固定装置,其特征在于:所述挤压弹簧由不锈钢材料制成。

5.根据权利要求1所述的玻璃瓶清洗用固定装置,其特征在于:所述循环输送带的内表面两侧设有齿圈,其驱动辊轮和从动辊轮的两端处设有相啮合的齿轮。

6.根据权利要求1所述的玻璃瓶清洗用固定装置,其特征在于:所述内清洗杆通过卡接的方式与转向齿轮组固定连接。

7.根据权利要求1所述的玻璃瓶清洗用固定装置,其特征在于:所述弹性清洗条为倾斜设置的粗钢丝。

8.根据权利要求7所述的玻璃瓶清洗用固定装置,其特征在于:所述粗钢丝的外端部设有球状凸起。
