专利号: 2017102051529
申请人: 青岛理工大学
专利类型:发明专利
专利状态:已下证
专利领域: 测量;测试
更新日期:2024-01-05
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

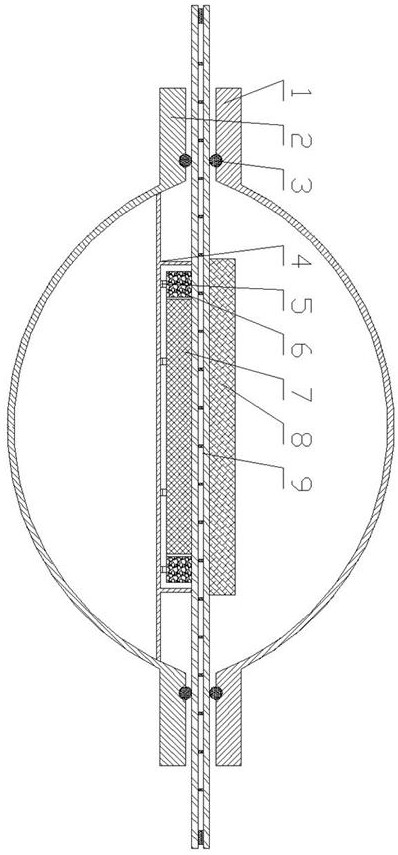

1.一种建筑玻璃的热导测量方法,采用建筑玻璃的热导测量装置,装置包括上外壳、下外壳、冷板、热板、真空系统和控制系统,其特征在于冷板和热板分别放置在上外壳和下外壳与待测建筑玻璃组成的封闭空间内,待测建筑玻璃夹持在冷板与热板之间、并与冷板和热板紧密接触;热板包括测量热板和防护热板,测量热板足够大,能够将建筑玻璃视为均匀板;建筑玻璃与上、下外壳闭合后,其形成的封闭空间通过真空系统抽成高真空,利用高真空得到比真空玻璃更好的绝热性能;在测量过程中,热板与冷板的温度通过控制系统分别恒定在预先设定的值,热板产生的热流通过建筑玻璃稳定传向冷板,通过读取测量热板的恒温功率、测量热板的有效面积以及热板与冷板的恒定温度就能利用控制系统计算出所测建筑玻璃的热导;或通过分别读取测量建筑玻璃和校正标准板时测量热板所需的恒温功率,并利用测量状态下校正标准板的计算热导值,就能利用控制系统直接得到精准的建筑玻璃热导值;所述上外壳、下外壳类似于真空吸盘,能够吸附在建筑玻璃上,能够用于既有建筑上的建筑玻璃热导的测量;其特征还在于包括以下步骤:第一步:选取一块与所测建筑玻璃同类型、同型号的通过精确测量或准确计算已知热导值的建筑玻璃作为校正标准板,并将测量装置装配好;

第二步:打开控制系统,利用真空系统将测量装置封闭空间内的气压维持在0.001Pa左右,将热板和冷板的温度恒定在其设定值T1和T2;控制系统的电脑自动显示测量热板的恒温功率W0、校正标准板的热导C0或传热系数K0;待以上数据不再变化时,测量装置已进入稳定状态,然后将热导C0标定为校正标准板的准确值;

第三步:解除测量装置的真空,打开上外壳,取出校正标准板,换上待测建筑玻璃,并将测量装置装配好;

第四步:打开控制系统,利用真空系统将测量装置封闭空间内的气压维持在0.001Pa左右,将热板和冷板的温度恒定在其设定值T1和T2;控制系统的电脑自动显示测量热板的恒温功率W、待测建筑玻璃的热导C或传热系数K;待以上数据不再变化时,测量装置已进入稳定状态,此时的热导C值就是待测建筑玻璃的热导的准确值。

2.根据权利要求1所述的建筑玻璃的热导测量方法,其特征在于所述上、下外壳的内表面是低辐射面。

3.根据权利要求1所述的建筑玻璃的热导测量方法,其特征在于所述上、下外壳为圆弧形、圆盘形或方形。

4.根据权利要求1所述的建筑玻璃的热导测量方法,其特征在于所述热板设有加热与控温装置。

5.根据权利要求1所述的建筑玻璃的热导测量方法,其特征在于所述热板由测量热板、缓冲热板和防护热板组成,所述测量热板位于中心位置,其次依次是缓冲热板和防护热板。

6.根据权利要求1所述的建筑玻璃的热导测量方法,其特征在于所述冷板设有冷却和温度控制装置。

7.根据权利要求1所述的建筑玻璃的热导测量方法,其特征在于所述建筑玻璃的放置位置预留有移动空间,能够利用不同位置的多次测量结果的平均值作为实测值来减小或消除测量误差。

8.根据权利要求1所述的建筑玻璃的热导测量方法,其特征在于所述校正标准板是由全真空环境下的真空玻璃热导仪测定的已知热导的同样类型和配置的真空玻璃。

9.根据权利要求1所述的建筑玻璃的热导测量方法,其特征在于所述校正标准板是按照国家标准经专用软件计算的已知热导的同样类型和配置的中空玻璃。
