专利号: 2017102053384
申请人: 成都信息工程大学
专利类型:发明专利
专利状态:已下证
专利领域: 土层或岩石的钻进;采矿
更新日期:2024-01-05
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

1.一种压力传感器测温方法,其特征在于,包括以下步骤:

压阻式压力传感器膜片直接与介质接触,同时采集压力信号和温度信号;

提取所述温度信号频带扩展预期参数;

根据所述预期参数计算频带扩展滤波参数;

对所述温度信号逐点滤波;

向数据存储模块回存温度信号滤波后数据;

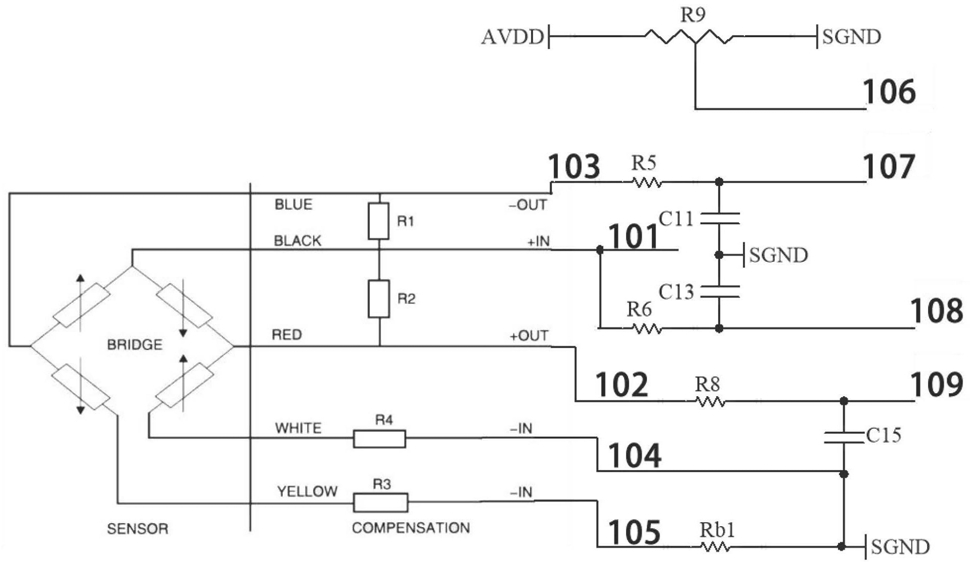

所述压阻式压力传感器包括一个桥电路,所述桥电路包括:电流恒流源电流输入端(101),信号正输出端(102),信号负输出端(103),第一电流输出端(104)、第二电流输出端(105),其中,所述第一电流输出端(104)经电阻R4后接地;所述第二电流输出端(105)经电阻R3、电阻Rb1后接地;

其中,所述电流恒流源电流输入端(101)输出桥电路总电压信号,所述桥电路总电压信号经过电阻R6和电容C13滤波处理后,从桥电路输入点电压滤波输出端(108)输出,提供给单片机ADC2输入脚(202);并且所述桥电路总电压信号还经过电阻R9后从温度差分参考电压输出端(106)输出至单片机ADC3输入脚(201);以使所述压阻式压力传感器能够通过所述电阻R9来配置对应的直流电平、将所述桥电路总电压信号直流电平差分消除,从而利用采集到的温度差分信号实现与参考电压端的差分。

2.根据权利要求1所述的测温方法,其特征在于:所述预期参数包括温度信号采样周期、目标温度信号变化频率和预期温度信号截止频率,所述目标温度信号变化频率为预期热惯性的温度信号变化频率。

3.根据权利要求2所述的测温方法,其特征在于:读取所述数据存储模块中的所述温度信号滤波后数据,进行温度漂移校正处理。

4.根据权利要求3所述的测温方法,其特征在于:滤波计算采用傅里叶变换法。
