专利号: 2017102061408
申请人: 安徽工业大学
专利类型:发明专利
专利状态:已下证
专利领域: 一般喷射或雾化;对表面涂覆液体或其他流体的一般方法〔2〕
更新日期:2024-01-05
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

1.一种金属管道内壁喷涂工艺,其特征在于,包括如下步骤:步骤(1)内壁基材处理:

准备待喷涂的金属管道,且该金属管道的内径大于长杆喷枪环形雾化圆面直径,将金属管道内壁依次进行喷砂除锈、角磨机打磨、砂纸打磨和内壁预热四个操作;

步骤(2)喷涂设备调试:

将空气压缩机、压力涂料罐和长杆喷枪组装好,调节压力涂料罐的压力为0.3~

0.5MPa;

步骤(3)长杆喷枪定位:

准备好长杆喷枪喷涂支架,将长杆喷枪的枪身插入枪杆套筒(2)内,调节支杆(3)下端伸入连接套管(5)内部的深度,使轴承(1)的中轴线与金属管道的中轴线在同一条直线上,然后通过紧固螺栓(4)压紧支杆(3)的杆身,将支杆(3)固定在连接套管(5)上;

步骤(4)涂料喷涂:

将长杆喷枪伸入金属管道内,通过长杆喷枪对金属管道的内壁进行涂料喷涂,喷涂的同时沿金属管道的轴向移动长杆喷枪喷涂支架,并带动长杆喷枪顺着轴承(1)的内圈匀速旋转,使长杆喷枪呈圆柱螺旋线轨迹移动;

步骤(5)涂层烧制:

将喷涂完成的金属管道送入加热炉,在温度为100~200℃的条件下烘烤8~20分钟,然后升温到360~410℃,保温20~40分钟,最后出炉冷却,完成金属管道内壁喷涂工艺。

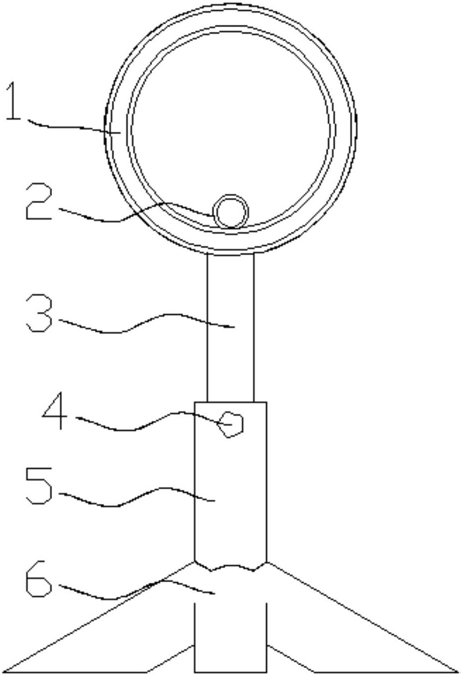

2.根据权利要求1所述的金属管道内壁喷涂工艺,其特征在于:所述长杆喷枪喷涂支架包括轴承(1)、枪杆套筒(2)、支杆(3)和基座(6),所述轴承(1)固定在支杆(3)的上端,枪杆套筒(2)固定在轴承(1)的内圈上,且枪杆套筒(2)的中轴线与轴承(1)的中轴线相互平行;

支杆(3)的下端固定在基座(6)上。

3.根据权利要求2所述的金属管道内壁喷涂工艺,其特征在于:基座(6)上端设有连接套管(5),连接套管(5)的侧面上设有贯通的螺纹孔,该螺纹孔上安装有紧固螺栓(4);

所述支杆(3)的下端伸入连接套管(5)内部,紧固螺栓(4)旋入上述螺纹孔内并压紧支杆(3)的杆身,将支杆(3)固定在连接套管(5)上。

4.根据权利要求2所述的金属管道内壁喷涂工艺,其特征在于:所述枪杆套筒(2)内切于轴承(1)的内圈,枪杆套筒(2)通过焊接方式固定在轴承(1)的内圈。

5.根据权利要求2所述的金属管道内壁喷涂工艺,其特征在于:所述支杆(3)的上端外切于轴承(1)的外圈,轴承(1)的外圈通过焊接方式固定在支杆(3)的上端。

6.根据权利要求2所述的金属管道内壁喷涂工艺,其特征在于:所述基座(6)的底部设有四个支脚,且相邻支脚的夹角相同。

7.根据权利要求2至6任意一项所述的金属管道内壁喷涂工艺,其特征在于:所述轴承(1)为深沟球轴承或圆锥滚子轴承,轴承(1)的内圈直径为40~300mm。

8.一种金属管道内壁喷涂工艺,其特征在于,包括如下步骤:步骤(1)内壁基材处理:

准备待喷涂的金属管道,且该金属管道的内径小于等于长杆喷枪环形雾化圆面直径,将金属管道内壁依次进行喷砂除锈、角磨机打磨、砂纸打磨和内壁预热四个操作;

步骤(2)喷涂设备调试:

将空气压缩机、压力涂料罐和长杆喷枪组装好,调节压力涂料罐的压力为0.3~

0.5MPa;

步骤(3)长杆喷枪定位:

准备好长杆喷枪喷涂支架,将长杆喷枪的枪身插入枪杆套筒(2)内,调节支杆(3)下端伸入连接套管(5)内部的深度,使长杆喷枪的枪身与金属管道的中轴线在同一条直线上,然后通过紧固螺栓(4)压紧支杆(3)的杆身,将支杆(3)固定在连接套管(5)上;

步骤(4)涂料喷涂:

将长杆喷枪伸入金属管道内,通过长杆喷枪对金属管道的内壁进行涂料喷涂,喷涂的同时沿金属管道的轴向移动长杆喷枪喷涂支架,使长杆喷枪呈直线轨迹移动;

步骤(5)涂层烧制:

将喷涂完成的金属管道送入加热炉,在温度为100~200℃的条件下烘烤8~20分钟,然后升温到360~410℃,保温20~40分钟,最后出炉冷却,完成金属管道内壁喷涂工艺。
