专利号: 2017102067264
申请人: 中北大学
专利类型:发明专利
专利状态:已下证
专利领域: 燃烧发动机;热气或燃烧生成物的发动机装置
更新日期:2024-01-05
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

1.一种能够润滑活塞的对置活塞发动机,其特征在于,包括:

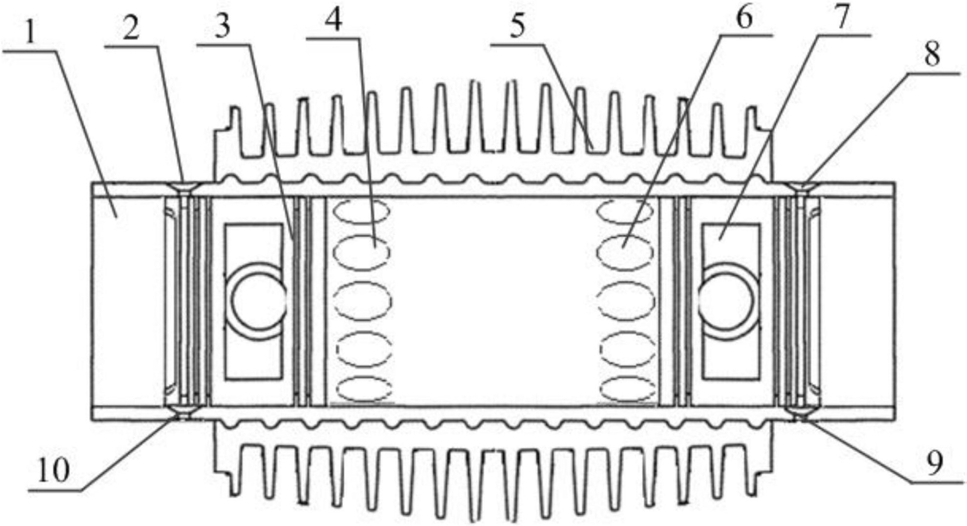

气缸套(1),所述气缸套(1)的两端分别螺接固定有曲轴箱(13),所述气缸套(1)中心线两侧的缸壁上对称设有进气侧进油孔(2)和排气侧进油孔(8),所述气缸套(1)中心线与所述进气侧进油孔(2)之间的缸壁上设有进气口(4),所述气缸套(1)中心线与所述排气侧进油孔(8)之间的缸壁上设有排气口(6),所述气缸套(1)中心线两侧的缸壁上还对称设有进气侧主出油孔(10)和排气侧主出油孔(9),所述进气侧主出油孔(10)与所述进气侧进油孔(2)相对设置,所述排气侧主出油孔(9)和所述排气侧进油孔(8)相对设置;

所述曲轴箱(13)内设有机油道(15),所述机油道(15)的一端为机油道进油口(16),且与发动机主油道相连通,所述机油道(15)的另一端为机油道出油口(14),且与所述进气侧进油孔(2)或所述排气侧进油孔(8)相连通;

所述进气侧进油孔(2)、所述机油道出油口(14)的中心均在同一横截面上,所述进气侧进油孔(2)位于所述机油道出油口(14)的正下方,使机油从所述机油道出油口(14)流出并自动滴落到所述进气侧进油孔(2)内;

所述气缸套(1)中心和所述进气侧进油孔(2)之间布置有能够在所述气缸套(1)内做往复运动的进气活塞(3),所述气缸套(1)中心和所述排气侧进油孔(8)之间布置有能够在所述气缸套(1)内做往复运动的排气活塞(7),所述进气活塞(3)的顶面和所述排气活塞(7)的顶面相对;

所述进气活塞(3)和所述排气活塞(7)的头部外圆周面上均设有头部第一道气环环槽(22)和头部第二道气环环槽(21),所述进气活塞(3)和所述排气活塞(7)的裙部外圆周面上均依次设有裙部第一道气环环槽(20)、裙部第二道气环环槽(19)和裙部油环环槽(18),所述裙部油环环槽(18)内设有储油腔(23)。

2.根据权利要求1所述的一种能够润滑活塞的对置活塞发动机,其特征在于,所述气缸套(1)的缸体侧壁上还设有散热片(5)。

3.根据权利要求1所述的一种能够润滑活塞的对置活塞发动机,其特征在于,所述进气侧主出油孔(10)两侧的缸壁上对称设有多个进气侧辅助出油孔(11),所述排气侧主出油孔(9)两侧的缸壁上对称设有多个排气侧辅助出油孔(12)。

4.根据权利要求3所述的一种能够润滑活塞的对置活塞发动机,其特征在于,所述进气侧进油孔(2)、所述进气侧主出油孔(10)和多个所述进气侧辅助出油孔(11)的中心均在同一横截面上,所述排气侧进油孔(8)、所述排气侧主出油孔(9)和多个所述排气侧辅助出油孔(12)的中心均在同一横截面上。

5.根据权利要求1所述的一种能够润滑活塞的对置活塞发动机,其特征在于,所述进气侧主出油孔(10)与所述进气侧进油孔(2)对称设置在同一圆周的所述气缸套(1)缸壁上,所述排气侧主出油孔(9)和所述排气侧进油孔(8)对称设置在同一圆周的所述气缸套(1)缸壁上。

6.根据权利要求1所述的一种能够润滑活塞的对置活塞发动机,其特征在于,所述进气侧进油孔(2)、所述排气侧进油孔(8)、所述进气侧主出油孔(10)和所述排气侧主出油孔(9)的截面均为倒梯形。

7.根据权利要求1所述的一种能够润滑活塞的对置活塞发动机,其特征在于,所述储油腔(23)为圆弧形环带结构,且所述储油腔(23)位于所述裙部油环环槽(18)的底部。

8.一种能够润滑活塞的对置活塞发动机的润滑方法,其特征在于,活塞发动机的结构如任一权利要求1-7所述,具体活塞发动机的润滑方法为:发动机主油道中机油通过机油道进油口(16)进入曲轴箱(13)内的机油道(15)中,机油流至机油道出油口(14),并自动滴落到进气侧进油孔(2)或排气侧进油孔(8)内,从而使机油进入气缸套(1)内部,对进气活塞(3)或排气活塞(7)进行机油润滑,进气活塞(3)或排气活塞(7)的裙部油环环槽(18)内均设有储油腔(23),能够有效储存足够量机油,对进气活塞(3)或排气活塞(7)进行有效振荡润滑,聚集在气缸套(1)内部的机油,通过进气侧主出油孔(10)和排气侧主出油孔(9)排出并通入曲轴箱(13)内,形成整个机油回路的闭合循环。
