专利号: 2017102081026
申请人: 程东
专利类型:发明专利
专利状态:已下证
专利领域: 清洁
更新日期:2024-08-09
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

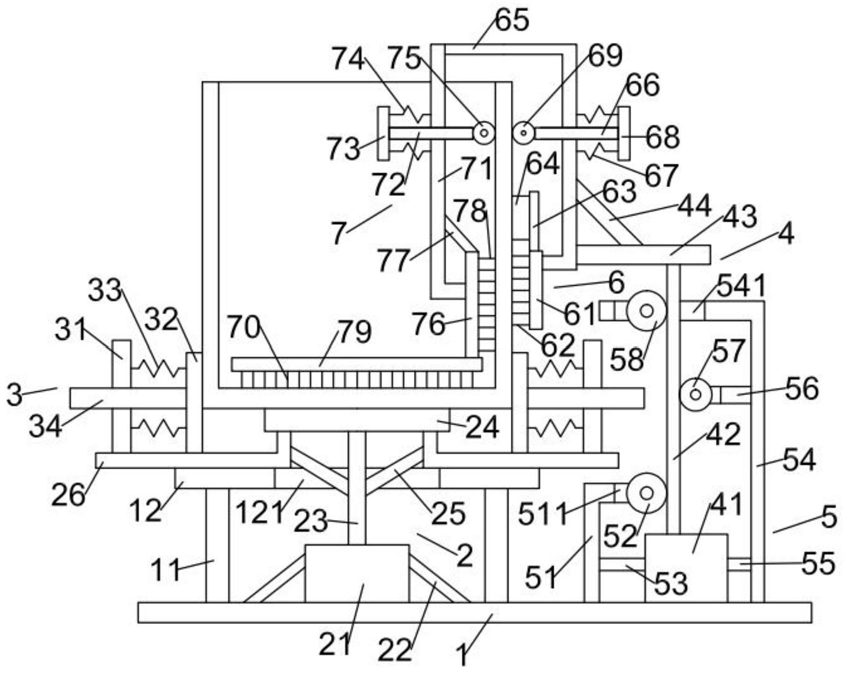

1.一种高效化工用的化工桶清洗设备,其特征在于:所述高效化工用的化工桶清洗设备包括底板、位于所述底板上方的电机装置、设置于所述电机装置上的定位装置、位于所述电机装置右侧的电缸装置、设置于所述底板上的支架装置、设置于所述电缸装置上方的第一清洗装置及位于所述第一清洗装置左侧的第二清洗装置,所述底板上设有位于其上方左右两侧的第一支撑杆、位于所述第一支撑杆上方的第一横板,所述电机装置包括电机、位于所述电机左右两侧的第一固定杆、位于所述电机上方的转轴、位于所述转轴上方的转盘、位于所述转轴左右两侧的第二固定杆、旋转架,所述定位装置包括定位框、位于所述定位框左右两侧的第一定位杆、设置于所述第一定位杆上的第二定位杆及位于所述第一定位杆上下两侧的第一弹簧,所述电缸装置包括电缸、位于所述电缸上方的推动杆、位于所述推动杆上方的第一横杆、位于所述第一横杆上方的第三固定杆,所述支架装置包括第一支架、设置于所述第一支架上端的第一滚轮、位于所述第一支架右侧的第四固定杆、位于所述第一支架右侧的第二支架、设置于所述第二支架左侧的第五固定杆、位于所述第五固定杆上方的第六固定杆、位于所述第六固定杆左侧的第二滚轮、设置于所述第二支架上的第三滚轮,所述第一清洗装置包括第一竖杆、位于所述第一竖杆左侧的若干第一刷毛、位于所述第一竖杆上方的第二竖杆、位于所述第二竖杆左侧的海绵块、位于所述第一竖杆右侧的第三支架、设置于所述第三支架上的第一移动杆、位于所述第一移动杆上下两侧的第二弹簧、位于所述第一移动杆右侧的第三竖杆、位于所述第一移动杆左侧的第一万向轮,所述第二清洗装置包括第四支架、设置于所述第四支架上的第二移动杆、位于所述第二移动杆左侧的第四竖杆、位于所述第二移动杆上下两侧的第三弹簧、位于所述第二移动杆右端的第二万向轮、设置于所述第四支架下端的第五竖杆、位于所述第五竖杆上方的第七固定杆、位于所述第五竖杆右侧的第二刷毛、位于所述第五竖杆下方的第二横板、位于所述第二横板下方的若干第三刷毛。

2.如权利要求1所述的高效化工用的化工桶清洗设备,其特征在于:所述第一支撑杆设有两个,所述第一支撑杆的下端与所述底板固定连接,所述第一支撑杆的上端与所述第一横板的下表面固定连接,所述第一横板上设有贯穿其上下表面的第一通孔。

3.如权利要求2所述的高效化工用的化工桶清洗设备,其特征在于:所述电机的下表面与所述底板固定连接,所述第一固定杆设有两个,所述第一固定杆的下端与所述底板固定连接,所述第一固定杆的上端与所述电机的侧面固定连接,所述转轴的下端与所述电机连接,所述转轴的上端与所述转盘的下表面固定连接,所述第二固定杆设有两个,所述第二固定杆的下端与所述转轴的侧面固定连接,所述第二固定杆的上端与所述旋转架固定连接,所述第二固定杆穿过所述第一通孔,所述旋转架设有两个,所述旋转架的上端与所述转盘的下表面固定连接,所述旋转架的下表面与所述第一横板的上表面滑动连接。

4.如权利要求3所述的高效化工用的化工桶清洗设备,其特征在于:所述定位框呈横截面为圆环的柱体,所述定位框的下表面与所述旋转架滑动连接,所述转盘收容于所述定位框内,所述第一定位杆设有两个,所述第一定位杆的一端与所述定位框的外表面固定连接,所述第二定位杆设有两个,所述第二定位杆的下端与所述旋转架固定连接,所述第一定位杆贯穿所述第二定位杆的左右表面且与其滑动连接,所述第一弹簧的一端与所述定位框的外表面固定连接,所述第一弹簧的另一端与所述第二定位杆的侧面固定连接。

5.如权利要求4所述的高效化工用的化工桶清洗设备,其特征在于:所述电缸的下表面与所述底板固定连接,所述推动杆的下端与所述电缸连接,所述推动杆的上端与所述第一横杆的下表面固定连接,所述第三固定杆的下端与所述第一横杆固定连接。

6.如权利要求5所述的高效化工用的化工桶清洗设备,其特征在于:所述第一支架的下端与所述底板固定连接,所述第一支架的上端设有第一凹槽,所述第一滚轮收容于所述第一凹槽内且与所述第一支架枢轴连接,所述第一滚轮顶靠在所述推动杆的左表面上,所述第四固定杆的左端与所述第一支架固定连接,所述第四固定杆的右端与所述电缸固定连接,所述第二支架的下端与所述底板固定连接,所述第二支架的上端设有贯穿其上下表面的第二通孔,所述推动杆穿过所述第二通孔,所述第五固定杆的右端与所述第二支架固定连接,所述第五固定杆的左端与所述电缸固定连接,所述第六固定杆的右端与所述第二支架固定连接,所述第六固定杆的左端设有第二凹槽。

7.如权利要求6所述的高效化工用的化工桶清洗设备,其特征在于:所述第二滚轮收容于所述第二凹槽内且与所述第六固定杆枢轴连接,所述第二滚轮顶靠在所述推动杆的右表面上,所述第三滚轮收容于所述第二通孔内且与所述第二支架枢轴连接,所述第三滚轮顶靠在所述推动杆的左表面上。

8.如权利要求7所述的高效化工用的化工桶清洗设备,其特征在于:所述第一刷毛设有若干个且均匀分布在所述第一竖杆的左表面上,所述第一刷毛的右端与所述第一竖杆的左表面固定连接,所述第二竖杆的下端与所述第一竖杆的上端固定连接,所述海绵块的右表面与所述第二竖杆的左表面固定连接,所述第三支架的下端与所述第一竖杆的右表面固定连接,所述第一横杆的左端与所述第三支架固定连接,所述第三固定杆的上端与所述第三支架固定连接,所述第一移动杆贯穿所述第三支架的左右表面且与其滑动连接,所述第一移动杆的右端与所述第三竖杆的左表面固定连接,所述第二弹簧的左端与所述第三支架的右表面固定连接,所述第二弹簧的右端与所述第三竖杆固定连接。

9.如权利要求8所述的高效化工用的化工桶清洗设备,其特征在于:所述第三支架的上端与所述第四支架的上端固定连接,所述第四支架的下端呈水平状且与所述第五竖杆的左表面固定连接,所述第二移动杆贯穿所述第四支架的左右表面且与其滑动连接,所述第二移动杆的左端与所述第四竖杆的右表面固定连接,所述第三弹簧设有两个,所述第三弹簧的左端与所述第四竖杆固定连接,所述第三弹簧的右端与所述第四支架固定连接。

10.如权利要求9所述的高效化工用的化工桶清洗设备,其特征在于:所述第七固定杆的下端与所述第五竖杆的上端固定连接,所述第七固定杆的上端与所述第四支架固定连接,所述第二刷毛设有若干个,所述第二刷毛呈水平状,所述第二刷毛的左端与所述第五竖杆的右表面固定连接,所述第五竖杆的下端与所述第二横板的上表面固定连接,所述第三刷毛设有若干个,所述第三刷毛呈竖直状,所述第三刷毛的上端与所述第二横板的下表面固定连接。
