专利号: 2017102097908
申请人: 长安大学
专利类型:发明专利
专利状态:已下证
专利领域: 测量;测试
更新日期:2024-01-05
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

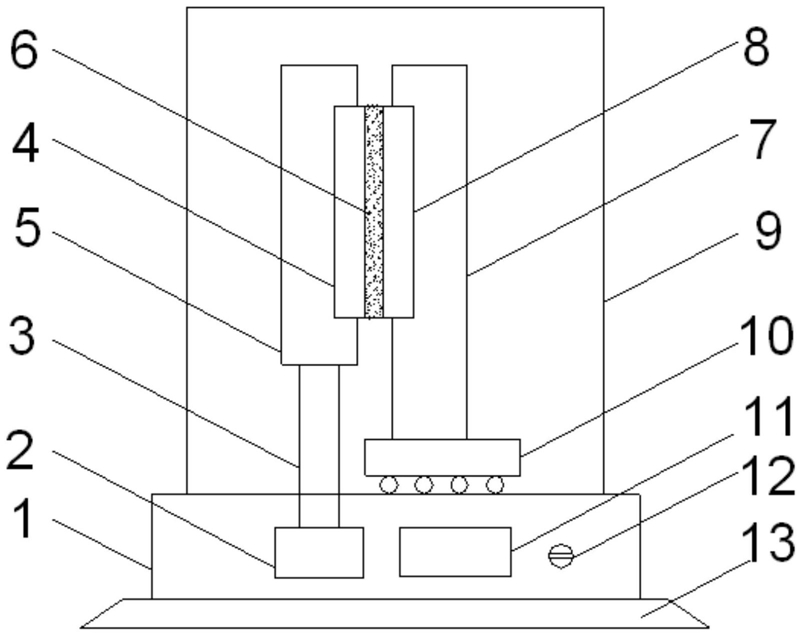

1.一种测试沥青集料界面黏附性的试验装置,其特征在于,包括升降杆(3)、控制箱(1)、外罩(9)、传感器及设置于外罩(9)内的第一夹持装置及第二夹持装置,控制箱(1)内设有控制器及动力装置(2);

外罩(9)的底部开口扣合于控制箱(1)上,升降杆(3)的下端与动力装置(2)的输出轴相连接,升降杆(3)的上端穿出控制箱(1)插入于外罩(9)内,第一夹持装置固定于升降杆(3)的上端上,第二夹持装置设置于控制箱(1)上,第一夹持装置正对第二夹持装置,待测试件(6)的一端夹持于第一夹持装置上,待测试件(6)的另一端夹持于第二夹持装置上,控制箱(1)的外壁上设有显示器(11),传感器用于检测第一夹持装置与待测试件(6)在竖直方向上的作用力,控制器与动力装置(2)的控制端、传感器的输出端及显示器(11)相连接;

所述第一夹持装置包括第一平行板(5)及用于夹持待测试件(6)的第一夹具(4),其中,升降杆(3)的上端与第一平行板(5)的下端相连接,第一夹具(4)固定于第一平行板(5)的侧面;

第二夹持装置包括第二平行板(7)及用于夹持待测试件(6)的第二夹具(8),其中,第二平行板(7)设置于控制箱(1)的顶部,第二夹具(8)固定于第二平行板(7)的侧面,且第一夹具(4)正对第二夹具(8)。

2.根据权利要求1所述的测试沥青集料界面黏附性的试验装置,其特征在于,还包括驱动装置,控制箱(1)的底部设有滑轨(10),第二平行板(7)的下端设有与所述滑轨(10)相配合的凹槽,驱动装置驱动第二平行板(7)在滑轨(10)上移动,驱动装置的控制端与控制器相连接。

3.根据权利要求1所述的测试沥青集料界面黏附性的试验装置,其特征在于,控制箱(1)的底部设有底座(13)。

4.根据权利要求1所述的测试沥青集料界面黏附性的试验装置,其特征在于,控制箱(1)的外壁上设有电源开关(12)。

5.根据权利要求1所述的测试沥青集料界面黏附性的试验装置,其特征在于,所述外罩(9)为玻璃外罩。

6.一种测试沥青集料界面黏附性的试验方法,其特征在于,采用权利要求1所述的测试沥青集料界面黏附性的试验装置,包括未浸水处理的待测试件(6)的黏附性评估及浸水处理后的待测试件(6)的黏附性评估,具体如下:将未浸水处理的待测试件(6)记作第一试件,将浸水处理后的待测试件(6)记作第二试件,然后对第一试件及第二试件分别进行处理;

对第一试件的处理过程为:打开外罩(9),将第一试件夹持于第一夹持装置及第二夹持装置之间,再关闭外罩(9),控制器通过动力装置(2)驱动升降杆(3)以恒定速度向上推动第一夹持装置,使第一试件剪切破坏,同时通过传感器检测第一夹持装置与第一试件之间的作用力,并将检测得到的第一试件与第一夹持装置之间的作用力转发至控制器中,控制器绘制第一试件与第一夹持装置之间的作用力曲线,并确定第一试件与第一夹持装置之间的作用力曲线的峰值,然后根据第一试件与第一夹持装置之间的作用力曲线的峰值得第一试件的剪切破坏强度的峰值σ1,最后控制器控制动力装置(2)使升降杆(3)恢复到初始状态,再打开外罩(9),取出第一试件,然后关闭外罩(9);

对第二试件的处理过程为:打开外罩(9),将第二试件夹持于第一夹持装置及第二夹持装置之间,关闭外罩(9),控制器通过动力装置(2)驱动升降杆(3)以恒定速度向上推动第一夹持装置,使第二试件剪切破坏,同时通过传感器检测第一夹持装置与第二试件之间的作用力,并将检测得到的第二试件与第一夹持装置之间的作用力转发至控制器中,控制器绘制第二试件与第一夹持装置之间的作用力曲线,并确定第二试件与第一夹持装置之间的作用力曲线的峰值,然后根据第二试件与第一夹持装置之间的作用力曲线的峰值得第二试件的剪切破坏强度的峰值σ2,最后控制器控制动力装置(2)使升降杆(3)恢复到初始状态,再打开外罩(9),取出第二试件,然后关闭外罩(9);

则待测试件(6)的强度损失系数α为: 未浸水处理的待测试件(6)的黏附系数β1及浸水处理后的待测试件(6)的黏附系数β2分别为: σ为待测试件(6)的剪切破坏强度,然后根据未浸水处理的待测试件(6)的黏附系数β1评估未浸水处理的待测试件(6)的黏附性,根据浸水处理后的待测试件(6)的黏附系数β2评估浸水处理后的待测试件(6)的黏附性。
