专利号: 2017102129580
申请人: 杭州电子科技大学
专利类型:发明专利
专利状态:无效专利
专利领域: 一般车辆
更新日期:2023-07-20
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

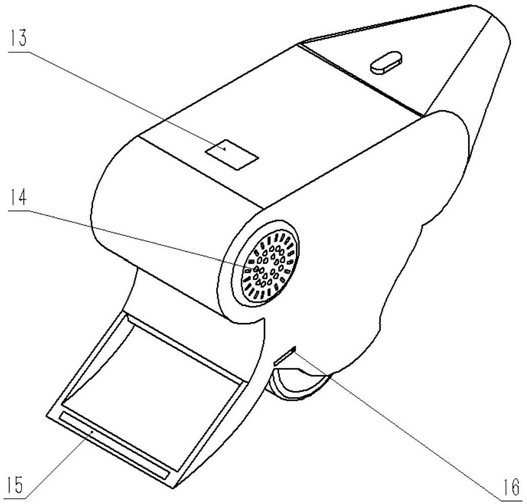

1.手持式汽车挡风玻璃除霜装置,包括壳体、电源、开关、第一大径带轮、传动带、第一小径带轮、风腔挡板、电动机、叶轮、加热元件、刮霜板、圆柱滚子、滚子套、显示屏、加热条、出风口挡板、第二小径带轮、第二大径带轮、湿敏传感器和刮水组件;其特征在于:所述的壳体顶部固定有显示屏,顶部尾端设置有开关,内部尾端固定有电源;开关控制电源给电动机、加热元件、显示屏、加热条及湿敏传感器供、断电;电动机固定在壳体内部,电动机的输出轴与叶轮及第二小径带轮固定;风腔挡板固定在壳体内,且与壳体内壁头端共同形成风腔;所述的叶轮设置在风腔内;壳体两侧壁在与风腔对应的位置均开设有进风孔组;所述的风腔下方设有出风道;所述的出风道内固定有加热元件及湿敏传感器;出风道内壁的出风端固定有两块出风口挡板,两块出风口挡板间隔设置;所述的刮霜板固定在出风道的出风端,且上侧面与风腔连通;刮霜板的刮霜端固定有加热条;

所述的壳体底部支承有第二大径带轮;第二大径带轮与圆柱滚子固定,圆柱滚子的外圆周上套有滚子套;壳体内部支承有第一大径带轮及第一小径带轮;所述的传动带套在第一小径带轮、第一大径带轮、第二小径带轮及第二大径带轮上;

所述的刮水组件包括刮水板壳套、弹簧和刮水板;n个弹簧的一端均与刮水板壳套内腔的底面固定,另一端均与刮水板固定,2≤n≤10;刮水板与刮水板壳套构成滑动副;

所述的刮水组件与壳体装配状态下,刮水板壳套嵌在壳体上开设的刮水板安装槽内,且刮水板压紧滚子套。

2.根据权利要求1所述的手持式汽车挡风玻璃除霜装置,其特征在于:所述的开关采用三挡拨动开关。

3.根据权利要求1所述的手持式汽车挡风玻璃除霜装置,其特征在于:所述的刮霜板采用弹性材料。

4.根据权利要求1所述的手持式汽车挡风玻璃除霜装置,其特征在于:所述的滚子套采用棉麻材料。

5.如权利要求2所述手持式汽车挡风玻璃除霜装置的除霜方法,其特征在于:步骤一、将开关拨动至第一开启位置,加热元件开始加热;电动机开始转动,叶轮及圆柱滚子开始转动;出风道中吹出热风;

步骤二、用刮霜板的刮霜端在汽车挡风玻璃上刮铲,并将滚子套抵在汽车挡风玻璃上;

出风道中吹出的热风熔化并吹散汽车挡风玻璃上的冰霜;若刮霜板的刮霜端无法穿透汽车挡风玻璃上的冰霜层,则将开关拨动至第二开启位置,加热条开始加热,继续刮铲;加热条快速熔化靠近刮霜端的冰霜层;转动的滚子套将冰霜熔化产生的水擦拭干净;显示屏持续显示湿敏传感器检测到的湿度;若检测到的湿度值大于70%,显示屏闪烁三次;若检测到的湿度值大于80%,电动机、加热元件及加热条断电;

步骤三、滚子套因湿透无法继续擦拭后,将开关拨动至关闭位置,并将刮水组件装配到壳体上;将开关拨动至第一开启位置,圆柱滚子转动;刮水板将滚子套中的水挤出。
