1.一种氮掺杂石墨烯荧光量子点及其制备方法，其特征在于氮掺杂荧光石墨烯量子点形貌为球形，粒径为3 10nm，量子点的晶面间距为0.34nm，0.21nm，分别对应石墨烯的002和~

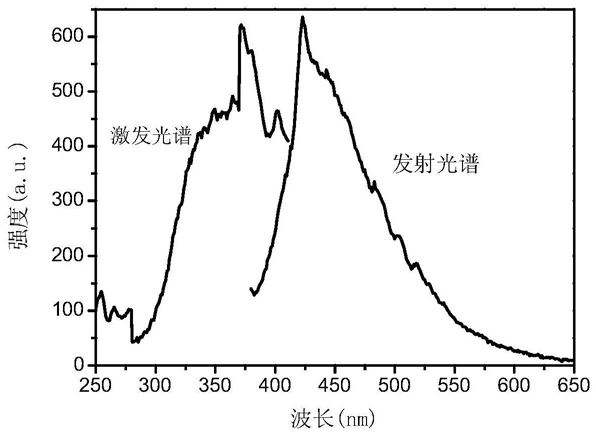

100晶面；氮掺杂荧光石墨烯量子点溶液为无色透明，能发射强烈的蓝紫色荧光，其最大激发波长为360 380nm，最大发射峰位于440 460nm处，量子产率为22 31%; 氮掺杂荧光石墨~ ~ ~烯量子点固体粉末能够发射强烈的蓝色荧光，其最佳激发波长为360 380nm，最大发射峰值~在420 450nm处，该固体能够在室温下储存三个月以上。

~

2.根据权利要求1所述氮掺杂石墨烯荧光量子点的制备方法，其特征在于具体步骤为：（1）将0.0003 0.0012mol分析纯甘氨酸加入35 41mL超纯水中，搅拌5 10分钟后加入9~ ~ ~ ~

15mL浓度为 0.1mol/L的柠檬酸钠溶液，得到无色透明溶液；

（2）将步骤（1）所得溶液装入内衬为聚四氟乙烯的高压反应釜中，在160 200℃下反应8~

14小时；反应完成后在9000 12000r/min离心5 10分钟，取上层清液，即得氮掺杂石墨烯荧~ ~ ~光量子点溶液；

（3）将步骤（2）所得上层清液进行旋转蒸发、真空冷冻干燥，得到氮掺杂石墨烯荧光量子点白色固体粉末。
