1.一种布洛芬介孔材料，其特征在于，由以下原料组成：壳聚糖、聚乳酸、布洛芬、离子液体;所述的壳聚糖、聚乳酸，其质量比 5～10∶1;

所述的壳聚糖、离子液体，其质量比 1∶10～40;

所述的壳聚糖、布洛芬，其质量比 1∶0.04～0.1；

所述的布洛芬介孔材料的制备方法， 包括以下步骤：

(1)制备壳聚糖凝胶： 称取壳聚糖、离子液体，在三口烧瓶中混匀，通入惰性气体进行保护，在70～110℃的恒温下，磁力搅拌器搅拌1～2h后， 降至常温进行回流冷凝，再在 70～110℃的恒温下， 磁力搅拌器搅拌1～2h，即可；

(2)制备壳聚糖/聚乳酸凝胶： 称取聚乳酸， 将布洛芬粉碎， 加入到壳聚糖凝胶中，聚乳酸和布洛芬同时加入到壳聚糖凝胶中；在 70～110℃的恒温下，磁力搅拌器搅拌1～3h后， 将磁力搅拌器的温度降至60～90℃， 继续搅拌1～3h；

(3)粗产物： 将步骤(2)制备好的壳聚糖/聚乳酸凝胶在固定的玻璃制品上制成块状，得粗产物；

(4)制备介孔材料： 用无水乙醇浸泡粗产物， 取出再将粗产物放入液氮中冷冻 30～

60min 后， 再放入冷冻干燥机冷冻干燥， 制得壳聚糖/聚乳酸载布洛芬介孔材料缓释剂；

 所述的离子液体为 1-烯丙基-3-甲基-咪唑氯盐。

2.如权利要求 1 所述的布洛芬介孔材料，其特征在于， 在步骤(4)用无水乙醇浸泡粗产物的期间， 每天更换无水乙醇一次。

3.如权利要求 1 所述的布洛芬介孔材料， 其特征在于， 所述的步骤(4)制备介孔材料的过程中， 将粗产物放入液氮中进行冷冻之前，先用0.1mol/L 的AgNO3溶液测试粗产物的浸泡液是否有沉淀，在没有沉淀析出时，才放入液氮中进行冷冻。

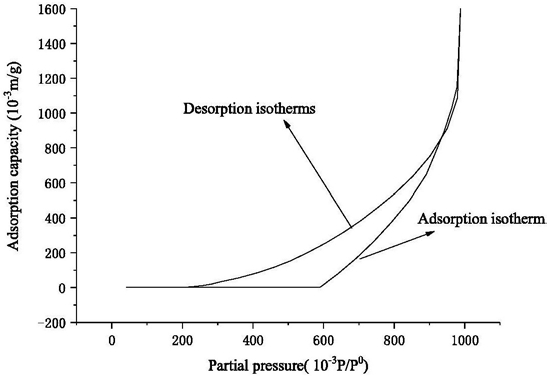

4.如权利要求 1 所述的布洛芬介孔材料，其特征在于，其比表面积在 90～310m2/g。
