专利号: 2017102178799
申请人: 西南交通大学
专利类型:发明专利
专利状态:已下证
专利领域: 家具;家庭用的物品或设备;咖啡磨;香料磨;一般吸尘器
更新日期:2024-01-05
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

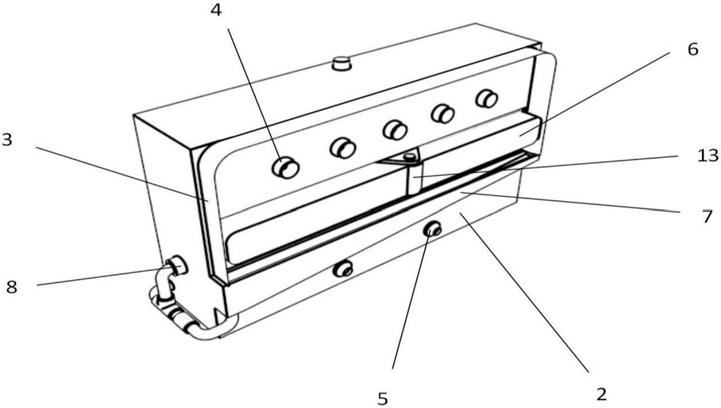

1.一种建筑物外表面清洁设备,包括主体机架、射流及循环系统和水路控制机构,其特征在于,主体机架为四边形框架结构,门字形刮水胶条(3)与设有通孔的面板(2)固定;射流及循环系统包括空化射流喷嘴(4),呈五爪形一字排列穿过面板(2)的通孔并固定;刮水胶条(3)下方设有海绵条(6),海绵条(6)下方设有水槽(7),水槽(7)端部设有过滤芯(8),过滤芯(8)通过管路(14)与抽水针筒(9)相连,海绵条(6)穿过横向手推式控干装置支架与滚轮之间的空隙,旋转式推手(11)与支架相连;水路控制机构包括与管路(14)连接的进水口(15)、分水器(16)和单向止回阀(17),进水口(15)与民用供水管网相连,分水器(16)与射流系统的喷嘴数目相同,锥形雾化喷嘴(5)的进水口设有单向止回阀(17),且与抽水针筒(9)通过管路(14)相连;空化射流喷嘴(4)设置在刮水胶条(3)下方,空化射流喷嘴(4)入水口通过进水口(15)与水路控制机构相连,面板(2)的下方开有锥形雾化喷嘴(5)的通孔,喷嘴出口正对被清洁表面。

2.根据权利要求1所述的一种建筑物外表面清洁设备,其特征在于:所述空化射流喷嘴(4)设置在刮水胶条(3)下方,且沿主体机架(1)横向等间距线性排列。

3.根据权利要求1所述的一种建筑物外表面清洁设备,其特征在于:所述锥形雾化喷嘴(5)有一个以上,锥形雾化喷嘴(5)进水口与水循环系统通过管路(14)相连。

4.根据权利要求1所述的一种建筑物外表面清洁设备,其特征在于:所述锥形雾化喷嘴(5)进水口设有单向止回阀(17),且与抽水针筒(9)相连。

5.根据权利要求1所述的一种建筑物外表面清洁设备,其特征在于:所述旋转式推手(11)在横移行程内与抽水针筒推杆(10)的运动同步。

6.根据权利要求1所述的一种建筑物外表面清洁设备,其特征在于:所述横向手推式控干装置行程与抽水针筒(9)行程重合。
