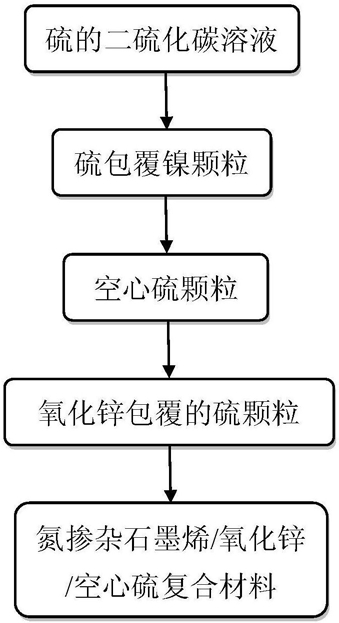

1.一种氮掺杂石墨烯/氢氧化锌/空心硫复合材料的制备工艺，其特征在于，包括如下几个步骤：步骤（1）将硫粉加入到二硫化碳中搅拌溶解形成均一的溶液；

步骤（2）将高纯度镍粉经过高能球磨机球磨，球磨后加入到上述溶液中，搅拌形成均一的悬浮液，机械搅拌，喷雾干燥后形成硫包覆的球形颗粒；

步骤（3）将球形颗粒加入到氯化铁溶液中，搅拌反应，水洗、过滤；

步骤（4）将过滤后的沉淀物加入到含氯化锌、尿素和表面活性剂的溶液中，搅拌成均一悬浮液，加热搅拌反应，离心、水洗得到氢氧化锌包覆的硫颗粒；

步骤（5）将氮掺杂石墨烯加入到水中超声分散形成均匀悬浮液，再将氢氧化锌包覆的硫颗粒加入，搅拌，抽滤，水洗后得到复合材料。

2.如权利要求1所述的制备工艺，其特征在于，步骤（1）中硫的二硫化碳溶液浓度为1-

5g/mL。

3.如权利要求1所述的制备工艺，其特征在于，步骤（2）中镍粉：硫粉的质量比为0.05-

0.2:1，球磨时间为0.5-2小时，机械搅拌时间为0.5-1小时。

4.如权利要求1所述的制备工艺，其特征在于，步骤（3）中氯化铁溶液的浓度为1-2mol/L，搅拌反应时间为1-5小时。

5.如权利要求1所述的制备工艺，其特征在于，步骤（4）中氯化锌：尿素：表面活性剂：硫的质量比为1-2：1-1.5：0.1-0.2：10，加热反应的温度为:60-90℃，反应时间为30-60分钟，表面活性剂可以为十二烷基苯磺酸钠、二辛基琥珀酸磺酸钠、十八烷基硫酸钠中的一种或者多种。

6.如权利要求1所述的制备工艺，其特征在于，步骤（5）中氮掺杂石墨烯悬浮液的浓度为0.5-2g/L，氮掺杂石墨烯氮掺杂石墨烯：硫的质量比为1-2：10，搅拌反应的反应时间为5-

30分钟。
