专利号: 2017102198148
申请人: 繁昌县倍思生产力促进中心有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 加工水泥、黏土或石料
更新日期:2023-07-31
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

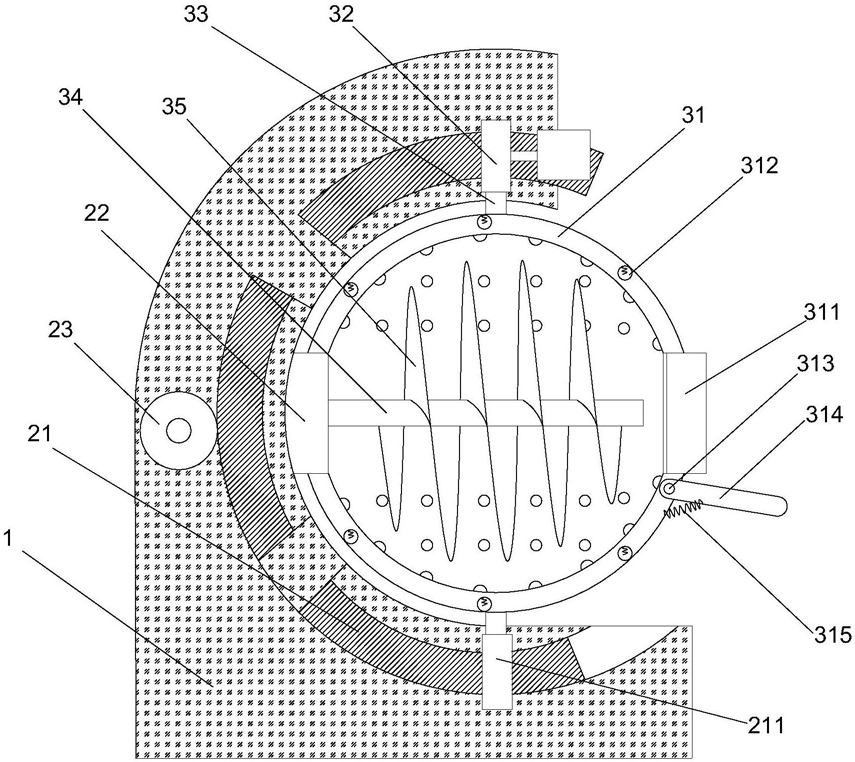

1.一种可高效进行混凝土搅拌的搅拌机,其特征在于:包括基架、搅拌辅助机构和搅拌机构;

搅拌辅助机构包括C形架(21)、安装块(22)和第一驱动轮(23),C形架(21)可转动安装在基架上,C形架(21)转动方向为绕其轴线,安装块(22)安装在C形架(21)上, 第一驱动轮(23)安装在基架上,C形架(21)设有第一啮合齿,第一驱动轮(23)通过第一啮合齿与C形架(21)啮合;

搅拌机构包括球形搅拌桶(31)、第二驱动轮(32)和传动环(33),球形搅拌桶(31)可转安装在安装块(22)上,球形搅拌桶(31)的球心位于C形架(21)的轴线上,球形搅拌桶(31)转动的轴线垂直于C形架(21)轴线,第二驱动轮(32)可转动安装在C形架(21)上,传动环(33)安装在球形搅拌桶(31)上,传动环(33)轴线与球形搅拌桶(31)转动的轴线重合,传动环(33)上设有第二啮合齿,第二驱动轮(32)通过第二啮合齿与传动环(33)啮合;

球形搅拌桶(31)上设有进料口,安装块(22)与进料口位于传动环(33)在传动环(33)轴线上相对的两侧,球形搅拌桶(31)位于进料口处安装有进料门(311);

工作状态下,通过进料口向球形搅拌桶(31)加入需要搅拌的物料,通过第一驱动轮(23)带动C形架(21)转动,使进料口朝上方便增加球形搅拌桶(31)储存物料的量,通过第一驱动轮(23)带动C形架(21)转动,使进料口朝下方便将球形搅拌桶(31)中的物料排出,第二驱动轮(32)带动传动环(33)转动方便实现物料的搅拌,调整好球形搅拌桶(31)的位置从而减少重物沉积到球形搅拌桶(33)内较低处。

2.根据权利要求1所述的可高效进行混凝土搅拌的搅拌机,其特征在于:搅拌机构还包括安装杆(34)和搅拌叶片(35),安装杆(34)安装在安装块(22)上,安装杆(34)与传动环(33)同轴设置,搅拌叶片(35)安装在安装杆(34)上。

3.根据权利要求1所述的可高效进行混凝土搅拌的搅拌机,其特征在于:球形搅拌桶(31)内壁上安装有多个半球形凸起。

4.根据权利要求1所述的可高效进行混凝土搅拌的搅拌机,其特征在于:球形搅拌桶(31)的球壁内设有多个减震空腔(312)。

5.根据权利要求4所述的可高效进行混凝土搅拌的搅拌机,其特征在于:减震空腔(312)内安装有第一弹性件。

6.根据权利要求5所述的可高效进行混凝土搅拌的搅拌机,其特征在于:第一弹性件为螺旋弹簧。

7.根据权利要求1所述的可高效进行混凝土搅拌的搅拌机,其特征在于:球形搅拌桶(31)上安装有转动轴(313),转动轴(313)位于进料口下方,转动轴(313)上安装有导料板(314),导料板(314)下端安装有第二弹性件(315),第二弹性件(315)与球形搅拌桶(31)连接。

8.根据权利要求7所述的可高效进行混凝土搅拌的搅拌机,其特征在于:第二弹性件(315)为螺旋弹簧。

9.根据权利要求1所述的可高效进行混凝土搅拌的搅拌机,其特征在于:C形架(21)上安装有支撑齿轮(211),支撑齿轮(211)通过第二啮合齿与传动环(33)啮合,支撑齿轮(211)与第二驱动轮(32)位于安装杆(34)相对两侧。
