专利号: 2017102198646
申请人: 繁昌县倍思生产力促进中心有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 加工水泥、黏土或石料
更新日期:2023-07-31
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

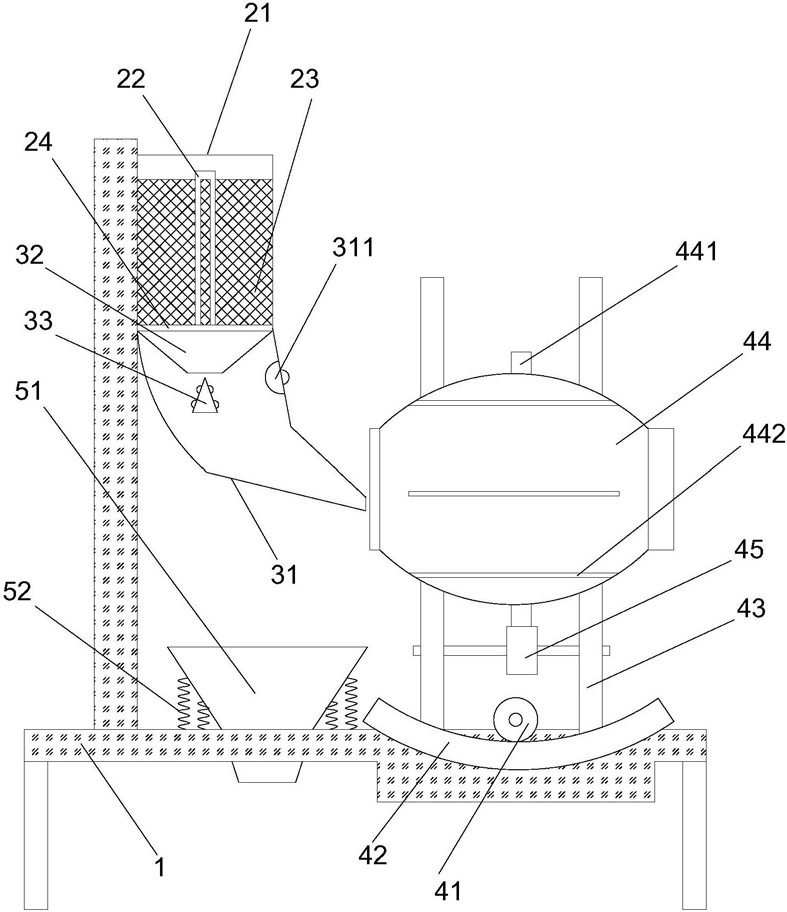

1.一种高效完成混凝土搅拌的搅拌机,其特征在于:包括基架(1)、储料机构、初步混合辅助机构和搅拌机构;

储料机构包括储料筒(21)、定位柱(22)、多个分隔板(23)和隔离板(24),储料筒(21)安装在基架(1)上,定位柱(22)位于储料筒(21)内,并与储料筒(21)同轴设置,分隔板(23)位于储料筒(21)内,分隔板(23)连接定位柱(22)与储料筒(21),隔离板(24)可拆卸安装在储料筒(21)下部;

初步混合辅助机构包括引料架(31)、聚料架(32)和分料块(33),引料架(31)安装在基架(1)上,引料架(31)内设有导料通孔,导料通孔第一端高于其第二端的高度,导料通孔第一端与储料筒(21)下端的位置相对应,聚料架(32)安装在导料通孔内并位于导料通孔第一端,聚料架(32)内设有聚料通孔,聚料通孔横截面面积由上至下逐渐减小,分料块(33)安装在导料通孔内,并位于聚料通孔下方,分料块(33)横截面面积沿着竖直向下的方向逐渐减小;

搅拌机构包括第一齿轮(41)、弧形板(42)、安装架(43)、搅拌桶(44)和第二齿轮(45),第一齿轮(41)可转动安装在基架(1)上,弧形板(42)可移动安装在基架(1),弧形板(42)移动方向为绕其轴线,弧形板(42)上设有第一啮合齿,第一齿轮(41)通过第一啮合齿与弧形板(42)连接,安装架(43)安装在弧形板(42)上,搅拌桶(44)可转动安装在安装架(43)上,弧形板(42)移动可使搅拌桶(44)桶口位于导料通孔第二端处,第二齿轮(45)可转动安装在安装架(43)上,搅拌桶(44)上安装有传动环(441),传动环(441)与搅拌桶(44)同轴设置,传动环(441)上设置有第二啮合齿,第二齿轮(45)通过第二啮合齿与传动环(441)啮合。

2.根据权利要求1所述的高效完成混凝土搅拌的搅拌机,其特征在于:分隔板(23)绕储料筒(21)轴向均匀分布。

3.根据权利要求1所述的高效完成混凝土搅拌的搅拌机,其特征在于:还包括物料回收机构;

物料回收机构包括排料架(51)和复位件(52),排料架(51)通过复位件(52)安装在基架(1)上,排料架(51)内设有排料通孔,排料通孔横截面面积由上至下逐渐减小,排料架(51)位于导料通孔第二端下方。

4.根据权利要求3所述的高效完成混凝土搅拌的搅拌机,其特征在于:复位件(52)为螺旋弹簧。

5.根据权利要求1所述的高效完成混凝土搅拌的搅拌机,其特征在于:引料架(31)位于导料通孔内安装有喷头(311)。

6.根据权利要求1所述的高效完成混凝土搅拌的搅拌机,其特征在于:分料块(33)上安装有多个半球形凸起。

7.根据权利要求1所述的高效完成混凝土搅拌的搅拌机,其特征在于:搅拌桶(44)内安装有多个搅拌辅助杆(442),搅拌辅助杆(442)长度方向平行于搅拌桶(44)轴向,并沿搅拌桶(44)周向均匀分布。
